Crapaud Type AF à haute résistance au glissement
Crapaud de fixation haute résistance permettant de relier rapidement des poutres métalliques à ailes parallèles ou inclinées. Haute résistance à la traction, au glissement et aux charges combinées.
Introduction

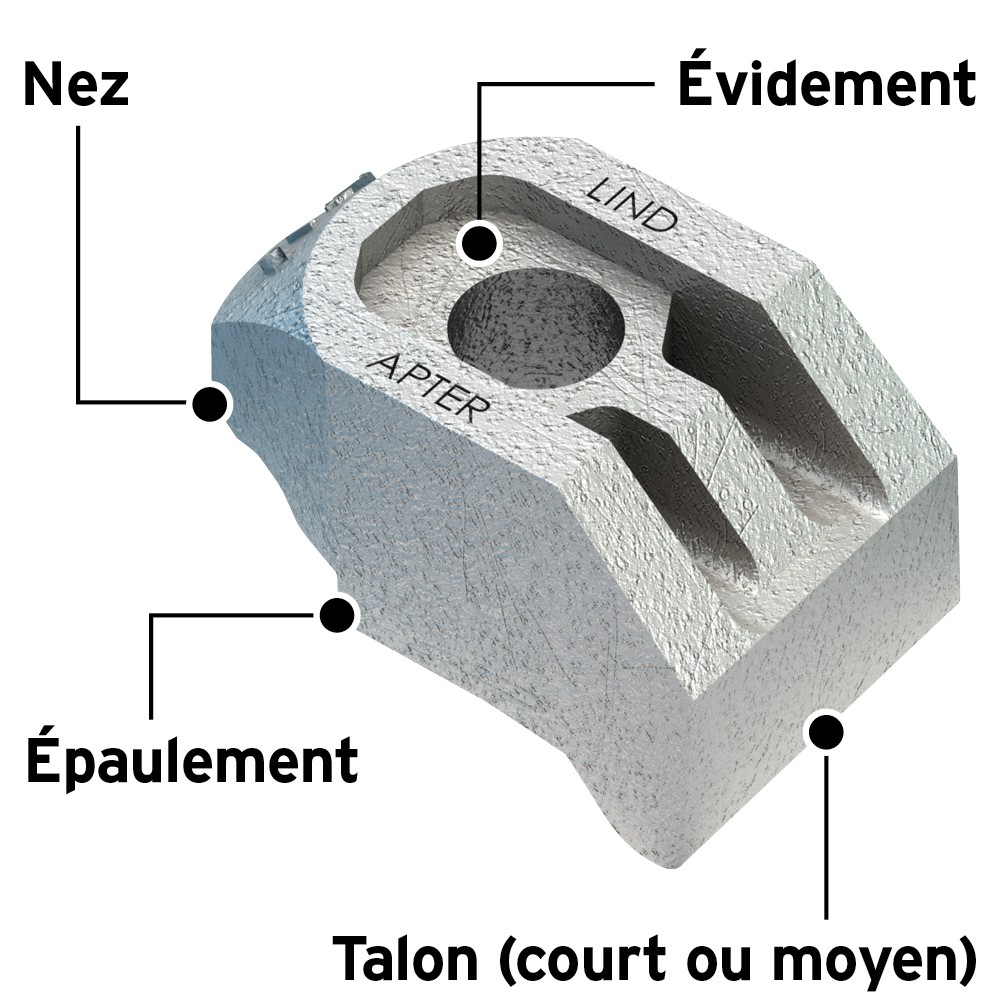

Le crapaud de fixation Type AF est utilisé pour obtenir un système d’assemblage rapide de structures métalliques lorsque des capacités élevées sont requises pour une résistance à la traction, au glissement ou aux charges combinées. La partie supérieure évidée maintient prisonnière la tête du boulon pendant le serrage de l’écrou et de la rondelle, en utilisant un seul outil. On peut également utiliser une rondelle Type AFW pour combler la partie évidée et obtenir une face pleine. L’épaulement au revers se cale au bord de l’aile de la poutre et empêche le crapaud de tourner pendant l’installation. Fabriqué en fonte GS avec une finition galvanisée par immersion à chaud, il fournit des résultats hors pair en termes de performance et de protection anticorrosion.
Nouveau : Les crapauds pour suspentes Type AF de Lindapter sont désormais certifiés pour une résistance au feu allant jusqu’à 120 minutes par des organismes indépendants. Pour plus de détails et les données des charges, veuillez contacter Lindapter.
Options et avantages
- Nouveau : Soumis à des essais de résistance au feu par des organismes indépendants conformément à l’ISO 834.
- Haute résistance à la traction, au glissement et aux charges combinées.
- Résistance statique au glissement de 70 kN, ou de 250 kN en traction (AF24 avec 4 boulons classe 10.9).
- L’évidement maintient en place la tête de boulon (classe 8.8).
- Convient pour des ailes parallèles et d’inclinaison maximale de 10°.
- Le talon repose en travers des trous oblongs.
- Testé indépendamment pour les applications de charge dynamique selon EN 1993-1-9.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Longueurs de talon et cales
Disponible en deux longueurs de talon - Court et Moyen - le crapaud peut être associé aux cales Lindapter pour augmenter la plage de serrage. Choisissez la combinaison de longueur de talon et de nombre de cales qui convient en fonction de l’épaisseur de l’aile. Pour le tableau de sélection, télécharger la fiche technique ci-dessous.
Platines de positionnement et d’extrémité
Ces platines assurent le positionnement correct des crapauds et des boulons par rapport à la structure support. Les platines de positionnement sont de simples pièces fabriquées conçues pour s’intercaler entre les deux profilés à assembler afin de s’assurer que les boulons sont centrés correctement à la pose. Les platines d’extrémité sont de simples pièces fabriquées qui sont pré-soudées aux structures de soutien, aux consoles ou aux profilés, pour permettre l’assemblage à la structure support au moyen de crapauds standard Lindapter. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Propriétés
- Fabriqué en fonte GS selon la norme EN 1563.
- Disponible en finition galvanisée par immersion à chaud.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier galvanisé |
| C1 | Plus de 50 ans |
| C2 | Plus de 50 ans |
| C3 | Plus de 20 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique

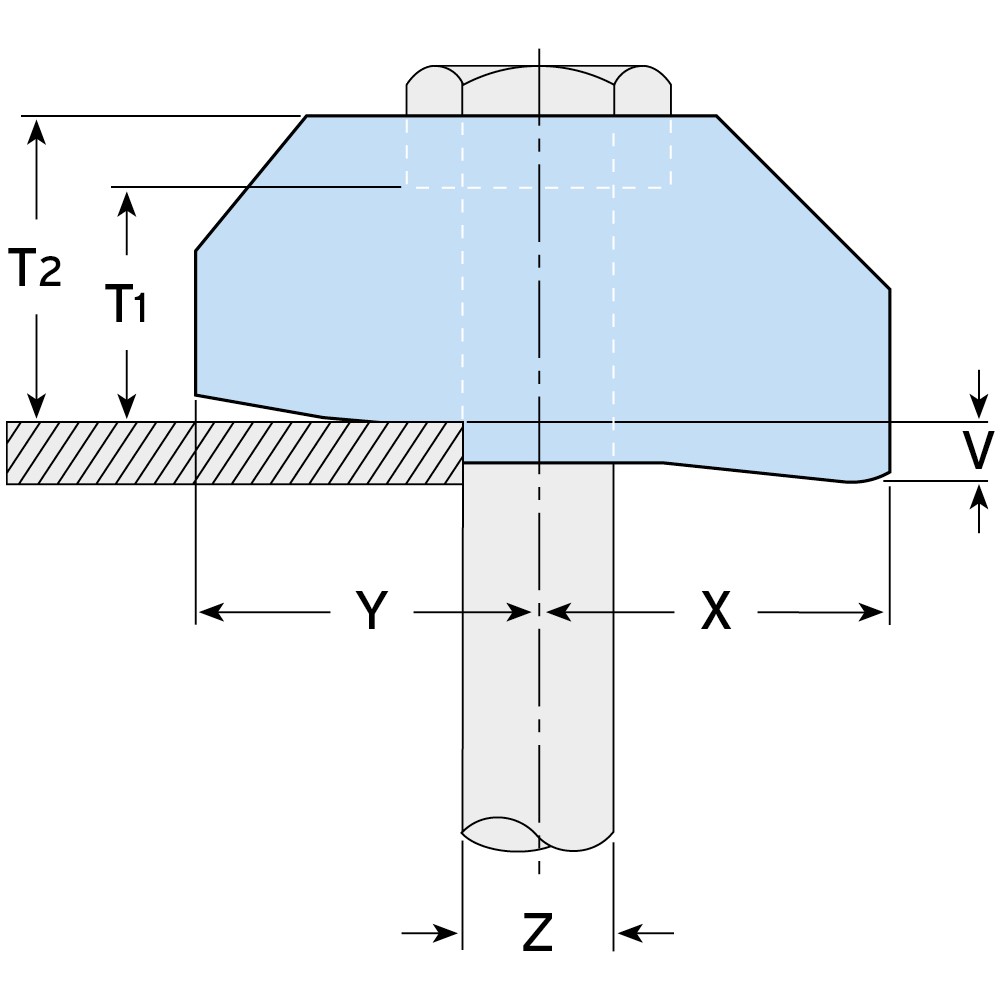

| Boulon | Charges utiles | Dimensions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code produit | Taille Z | Classe4) | Traction / 1 boulon (Coefficient de sécurité 5:1) | Glissement1) / 2 boulons (Coefficient de sécurité 2:1) | Couple de serrage* | Longueur du talon | Y | X | T1 | T2 | Largeur | ||
| Structure support peint2) | Structure support galvanisé | court v1 | moyen v2 | Type AF | Type AF avec AFW | ||||||||
| kN | kN | kN | Nm | mm | mm | mm | mm | mm | mm | mm | |||
| AF12 | M12 | 8.8 | 8,5 | 3,4 | 3,9 | 90 | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 8.8 | 16,0 | 8,0 | 10,0 | 240 | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 8.8 | 26,3 | 13,0 | 16,0 | 470 | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 8.8 | 40,0 | 24,0 | 30,0 | 800 | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
| AF12 | M12 | 10.9 | 10,0 | 4,0 | 5,2 | 130 | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 10.9 | 19,5 | 11,0 | 12,0 | 300 | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 10.9 | 30,0 | 20,0 | 25,0 | 647 | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 10.9 | 62,53) | 28,0 | 35,0 | 1000 | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
1) Les valeurs des résistances au glissement sont basées sur le Type AF et des platines de positionnement galvanisées à chaud, et sont calculées pour résister au glissement (mouvement supérieur à 0,1 mm).
2) Charpente métallique grenaillée et peinte.
3) Coefficient de sécurité 3,2:1
4) Pour facilité l’installation avec des boulons classe 10.9, Lindapter recommande l’utilisation de boulonnerie selon l’EN 14399-1.
* Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0918, DoP 004).
• Testé indépendamment pour les applications de charge dynamique selon EN 1993-1-9.
