Type FF FloorFast™
Une fixation innovante permettant de sécuriser les planchers en tôle striée aux structures support sans qu’il soit nécessaire de percer ou de souder sur place.
Introduction

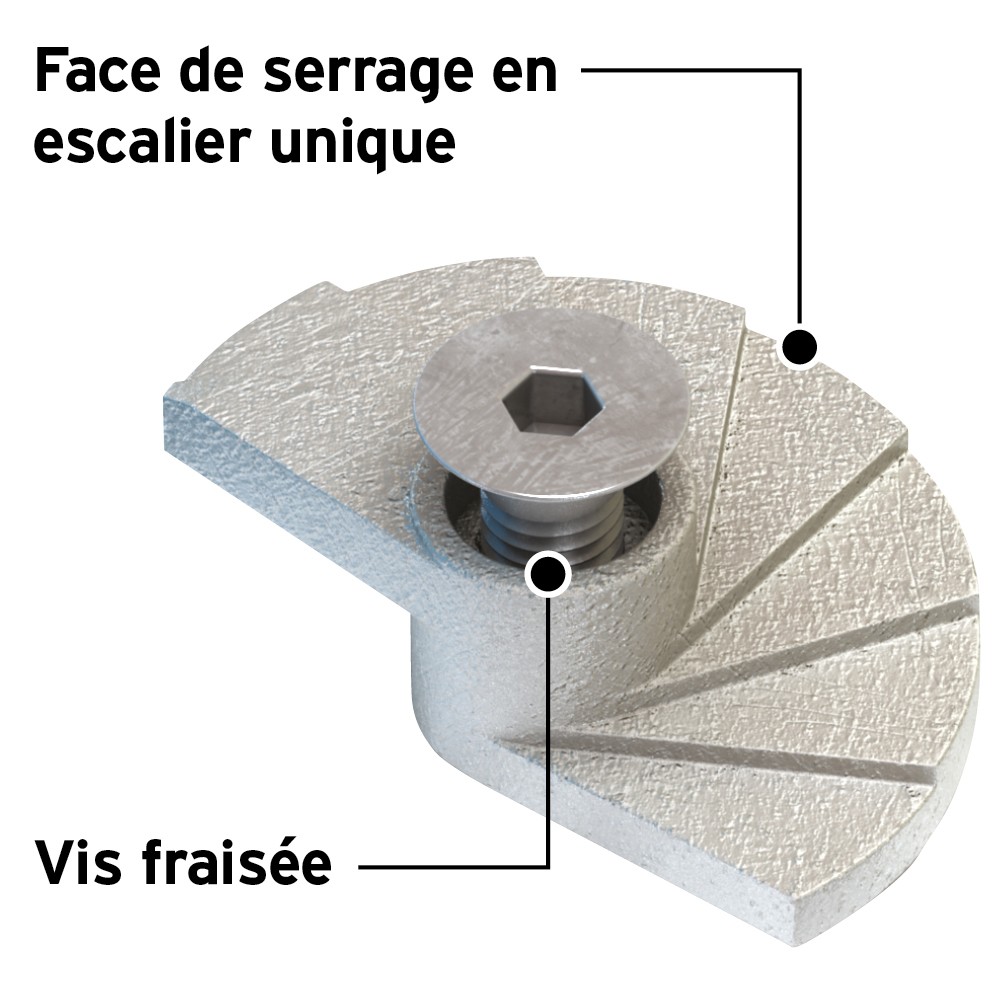

Comme l’accès sous le plancher n’est pas requis pour poser la fixation Type FF FloorFast, ceci évite d’avoir à installer un échafaudage ou des planchers surélevés coûteux. L’installation se fait rapidement par le dessus, en toute sécurité et dans bien des cas par une seule personne, ce qui permet de réduire significativement les coûts. Le corps moulé et la face de serrage originale en escalier, qui se bloque sous la structure métallique, permettent d’obtenir une force de serrage hors pair et un assemblage sécurisé.
Options et avantages
- Force de serrage accrue grâce au corps moulé.
- La certification de type Lloyds’ Register couvre la résistance aux chocs et aux vibrations.
- Pas de dépassement au-dessus de la surface de la plaque du plancher.
- Uniquement pour les passerelles piétonnes.
- Facile à démonter pour les accès de maintenance.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Propriétés
- Fabriqué en fonte malléable selon la norme EN 1562 ou en inox classe 316.
- Disponible en finition zinguée ou galvanisée à chaud.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier galvanisé | Acier électrozingué | Inox |
| C1 | Plus de 50 ans | Plus de 20 ans | Plus de 50 ans |
| C2 | Plus de 50 ans | Plus de 5 ans | Plus de 50 ans |
| C3 | Plus de 20 ans | Ne convient pas | Plus de 50 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.

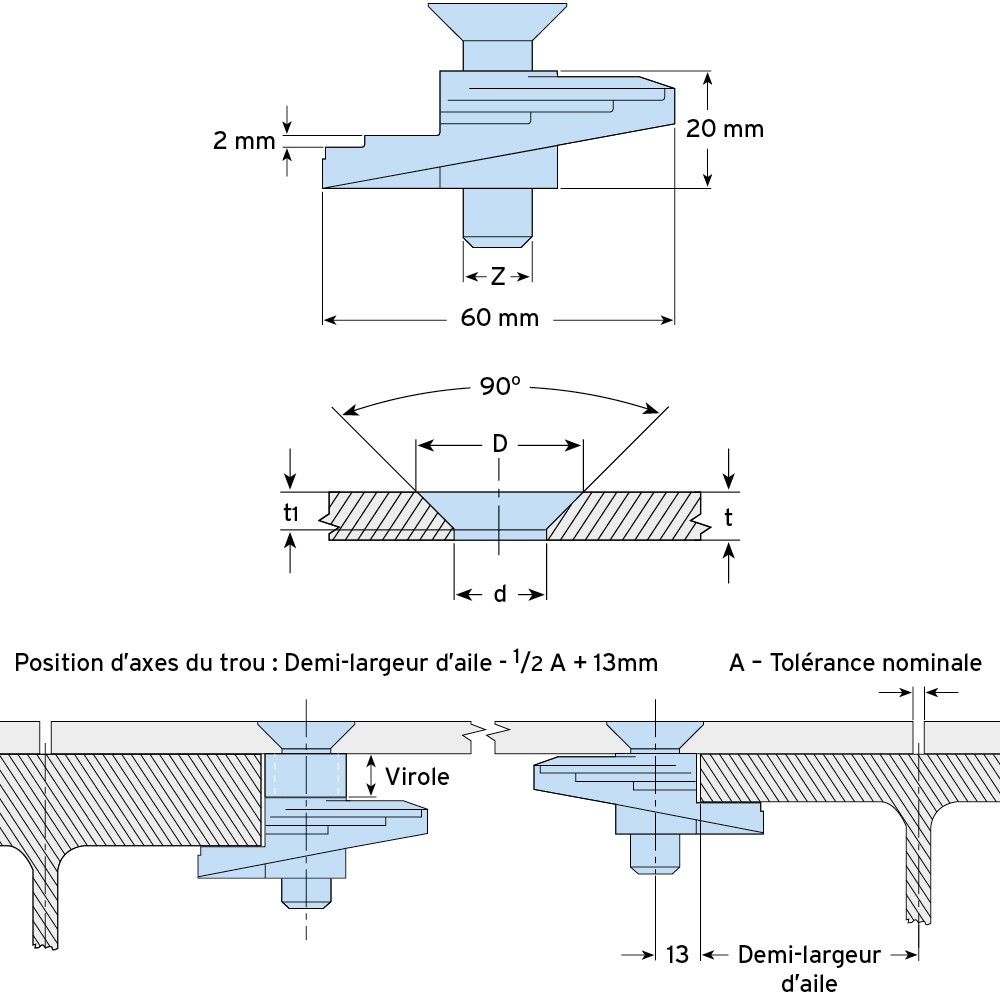

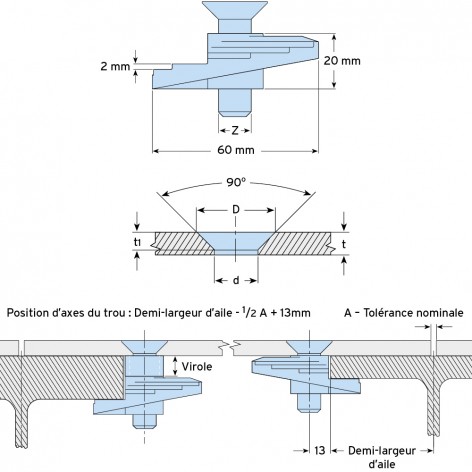

Specification Technique
| Épaisseur d'aile | Dimensions | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon min 4.61) | Épaisseur plaque | Standard | Avec virole2) | Ø trou | Ø fraisage pour boulon | Profondeur fraisée du boulon | Couple de serrage | Clé hexagonale | ||||
| BZP | HDG | BZP | HDG | ||||||||||
| Z | t | - | 10 | 20 | 30 | d | D | D | t1 | t1 | |||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Nm | mm | ||
| FF08 | M8 | 4,5 - 12 | 3 - 15 | 13 - 25 | 23 - 35 | 33 - 45 | 9 | 17 | - | 4 | - | 11 | 5 |
| FF10 | M10 | 5 - 12 | 3 - 15 | 13 - 25 | 23 - 35 | 33 - 45 | 11 | 21 | 19 | 5 | 4 | 22 | 6 |
| FF12 | M12 | 6 - 12 | 3 - 15 | 13 - 25 | 23 - 35 | 33 - 45 | 13,5 | 25 | 23 | 5,8 | 4,8 | 22 | 8 |
1) Des versions M10 et M12 galvanisées à chaud sont fournies avec une vis à tête fraisée fendue.
2) Pour commander le FloorFast avec une virole, ajouter simplement la taille de la virole au code produit.
Charges utiles (FF08/FF10/FF12) : Traction = 2kN/boulon (4:1 FoS) Monocisaillé = 0,5kN/4 boulons (4:1 FoS)
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0919, DoP 013).
Besoin
d’aide ?
Plus rapide à installer
Sans perçage ni soudage !
Homologué par des organismes indépendants
Pourquoi choisir Lindapter
-
Gain de temps et économies
Le serrage de deux profilés d’ossature évite d’avoir recours au soudage, qui demanderait du temps, ou à la méthode classique consistant à percer et à boulonner.
-
Plus grande sécurité des systèmes d’assemblage
Comme on n’a pas besoin de percer ni de souder sur le chantier, des permis feu ne sont pas requis et les conditions de sécurité sont renforcées.
-
Haute résistance
Les crapauds Lindapter sont fabriqués en matériaux haute résistance pour supporter des charges élevées et des environnements agressifs.
-
Meilleures homologations du secteur
Lindapter s’est forgé une réputation de sécurité et de fiabilité en obtenant des homologations de multiples organismes indépendants.
-
Réglable
Les profilés métalliques peuvent être alignés rapidement en faisant glisser la poutre à la bonne position avant de serrer l’assemblage de crapauds pour terminer l’installation.
-
Conception d’assemblage gratuite
Les ingénieurs expérimentés Lindapter sont à même de concevoir un système d’assemblage sur mesure selon vos spécifications et ce, gratuitement.
