Hollo-Bolt™ à tête hexagonale Type HB
Le Hollo-Bolt à tête hexagonale est un boulon à expansion qui permet l’installation d’un seul côté du profilé creux.
Introduction
Avec les boulons à expansion Hollo-Bolt, l’accès n’est requis que d’un seul côté du profilé creux. Cette solution plus rapide remplace avantageusement le soudage ou le boulonnage traversant, ce qui permet aux entreprises de réduire les délais de construction et le coût de la main d’œuvre. L’installation se fait rapidement en l’insérant dans le trou pré-percé du profilé métallique et en serrant avec une clé dynamométrique. Convient également pour les raccords aveugles accessibles uniquement par un seul côté.

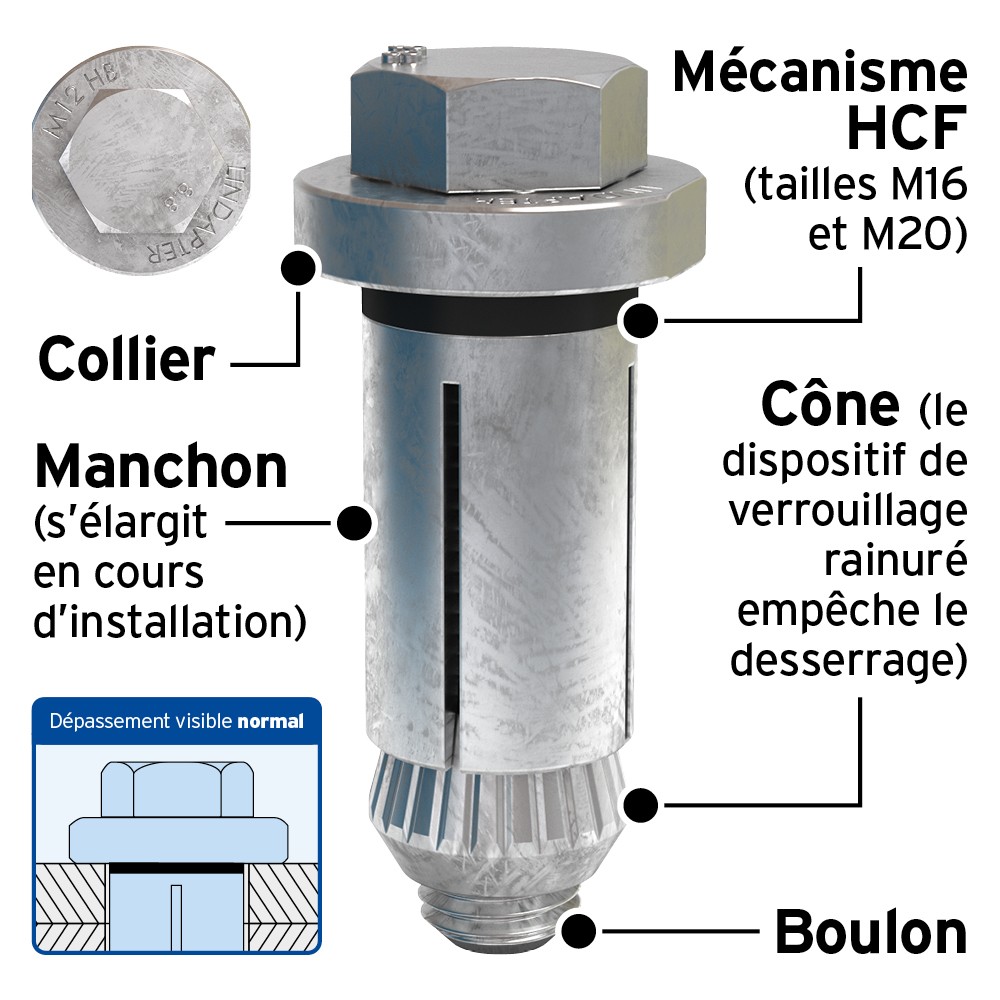

Les Hollo-Bolts M16 et M20 sont optimisés pour des assemblages de structures haute résistance et dotés d’un mécanisme à haute force de serrage (HCF) pour une performance accrue.
NOUVEAU Les Hollo-Bolts en acier au carbone à tête hexagonale, de toutes tailles, ont été soumis à des essais indépendants de résistance au feu en traction et en cisaillement, conformément à la norme BS EN 1991-1-2, et sont classés comme résistants au feu jusqu'à 120 minutes. Pour plus de détails et les données des charges, veuillez contacter Lindapter.
Options et avantages
- Installation rapide d’un seul côté, permet de faire des économies.
- Pour les profilés creux carrés, rectangulaires et ronds.
- Haute résistance au cisaillement et à la traction.
- Conception brevetée à haute force de serrage hors pair (tailles M16 et M20).
- Testé pour de basses températures jusqu’à -45°C (variantes d’acier carbone).
- Autres types de tête disponibles.
- Testé indépendamment pour les applications de charge dynamique selon EN 1993-1-9
- NOUVEAU Réaction au feu testée par un organisme indépendant au BS EN 1991-1-2*
- Plug-in Hollo-Bolt à télécharger dans Tekla Warehouse.
- Regardez les vidéos sur le retrait des Hollo-Bolt ici www.lindapter.com/fr/hollo-bolts-lindapter-questions-frequemment-posees
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Outils BIM
Cliquez sur le logo pour télécharger le nouveau plug-in Hollo-Bolt disponible dans Tekla Warehouse.
Propriétés
- Fabriqué en acier doux ou en inox classe 316.
- Disponible en finition zinguée, galvanisation par immersion à chaud ou Sheraplex.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier galvanisé | Acier électrozingué | Finition Sheraplex | Inox |
| C1 | Plus de 50 ans | Plus de 50 ans | Plus de 50 ans | Plus de 50 ans |
| C2 | Plus de 50 ans | Plus de 20 ans | Plus de 50 ans | Plus de 50 ans |
| C3 | Plus de 20 ans | Plus de 10 ans | Plus de 20 ans | Plus de 50 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.

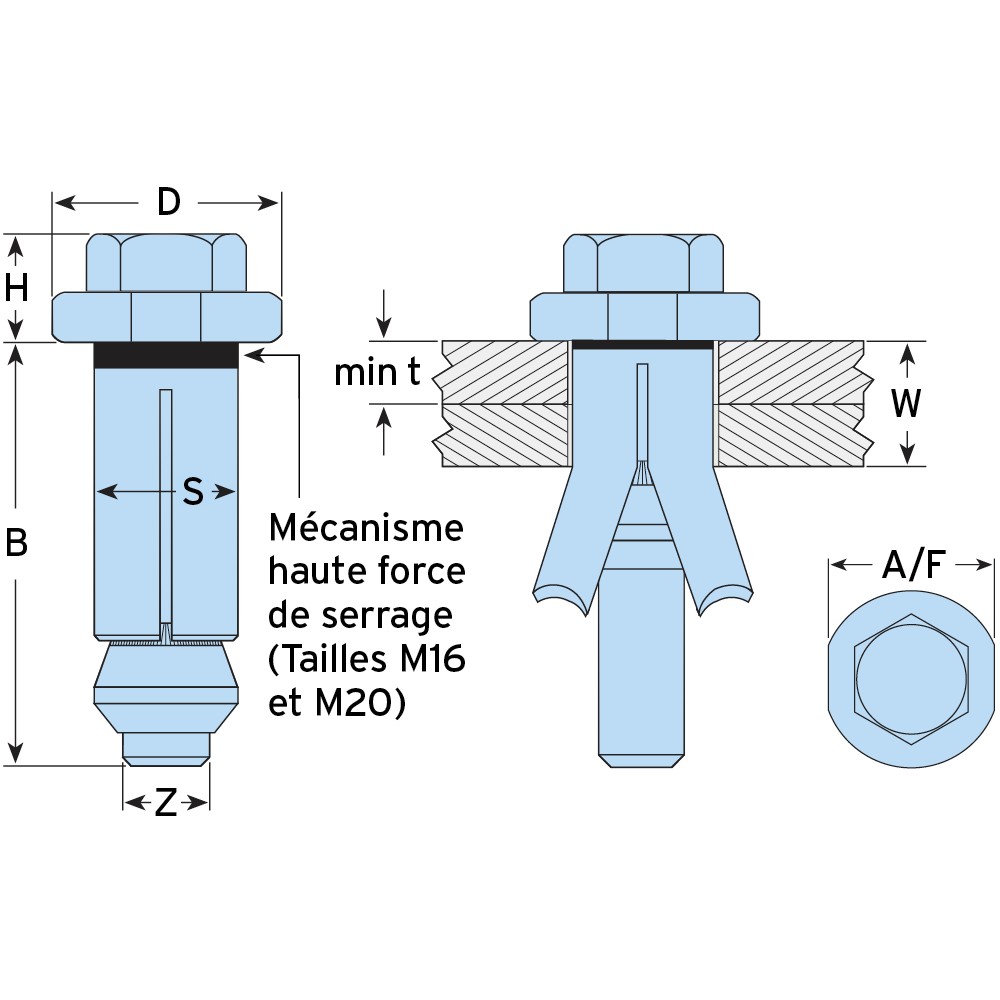

Technical Specification
| Collier | Charges utiles (Coefficient de sécurité 5:1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon Ø | Hauteur | Longueur | Épaisseur de serrage | Couche extérieure | Manchon extérieur Ø | Ø | Couple de serrage | Traction | Monocisaillé | |
| Z | H | B (max) | W | min t | S | D | A/F | ||||
| mm | mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HB08-1 | M8 | 10,5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-2 | M8 | 10,5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-3 | M8 | 10,5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB10-1 | M10 | 12,5 | 49 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-2 | M10 | 12,5 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-3 | M10 | 12,5 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB12-1 | M12 | 14,5 | 53 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-2 | M12 | 14,5 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-3 | M12 | 14,5 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| Haute force de serrage (HCF) | |||||||||||
| HB16-1 | M16 | 18 | 67 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-2 | M16 | 18 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-3 | M16 | 18 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB20-1 | M20 | 22,5 | 80 | 12 - 34 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-2 | M20 | 22,5 | 110 | 34 - 60 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-3 | M20 | 22,5 | 140 | 60 - 86 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (20/0917, DoP 001).
• Le boulon Hollo-Bolt peut être utilisé sur divers profilés creux. Les charges utiles illustrées sont basées sur l'utilisation d'une section creuse S275 et s'appliquent seulement au Hollo-Bolt pour la résistance à la traction et au cisaillement. Une rupture du profilé, en particulier dans le cas des profilés à parois minces et à grande surface de portée, peut se produire pour des valeurs plus faibles, et sa résistance doit être vérifiée par un ingénieur structure qualifié.
• Testé indépendamment pour les applications de charge dynamique selon EN 1993-1-9
* Les Hollo-Bolts en acier au carbone à tête hexagonale, de toutes tailles. Pour plus de détails et de données de charge, veuillez contacter Lindapter.
