Crapaud Type LS
Crapaud de fixation en inox, auto-réglable, permettant de relier rapidement des poutres métalliques à ailes parallèles ou inclinées et de résister à des efforts modérés en traction. Fournit une excellente résistance anticorrosion.
Introduction
Le crapaud de fixation Type LS permet d’obtenir un système d’assemblage rapide entre deux poutres métalliques, ou d’autres profilés d’ossatures, avec des charges modérées. Fabriqué en inox moulé haute résistance classe 316, il fournit une excellente résistance anticorrosion. Le crapaud se règle automatiquement, pour des épaisseurs d’aile comprises entre 3 mm et 30 mm. Convient pour des ailes parallèles ou d’inclinaison maximale de 10°.
Options et avantages
- En acier inoxydable haute résistance nuance 316.
- Se règle automatiquement selon l’épaisseur de l’aile, de 3 mm à 30 mm (taille M20).
- Pour les ailes parallèles et des inclinaisons inférieures ou égales à 10°.
- Le talon repose en travers des trous oblongs.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Cales
Des cales sont disponibles pour augmenter la plage de serrage. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Platines de positionnement et d’extrémité
Ces platines assurent le positionnement correct des crapauds et des boulons par rapport à la structure support. Les platines de positionnement sont de simples pièces fabriquées conçues pour s’intercaler entre les deux profilés à assembler afin de s’assurer que les boulons sont centrés correctement à la pose. Les platines d’extrémité sont de simples pièces fabriquées qui sont pré-soudées aux structures de soutien, aux consoles ou aux profilés, pour permettre l’assemblage à la structure support au moyen de crapauds standard Lindapter. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Propriétés
- Fabriqué en inox selon la norme EN 3146.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Inox |
| C1 | Plus de 50 ans |
| C2 | Plus de 50 ans |
| C3 | Plus de 50 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique

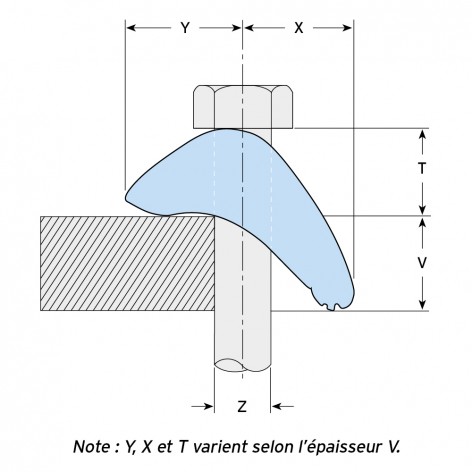

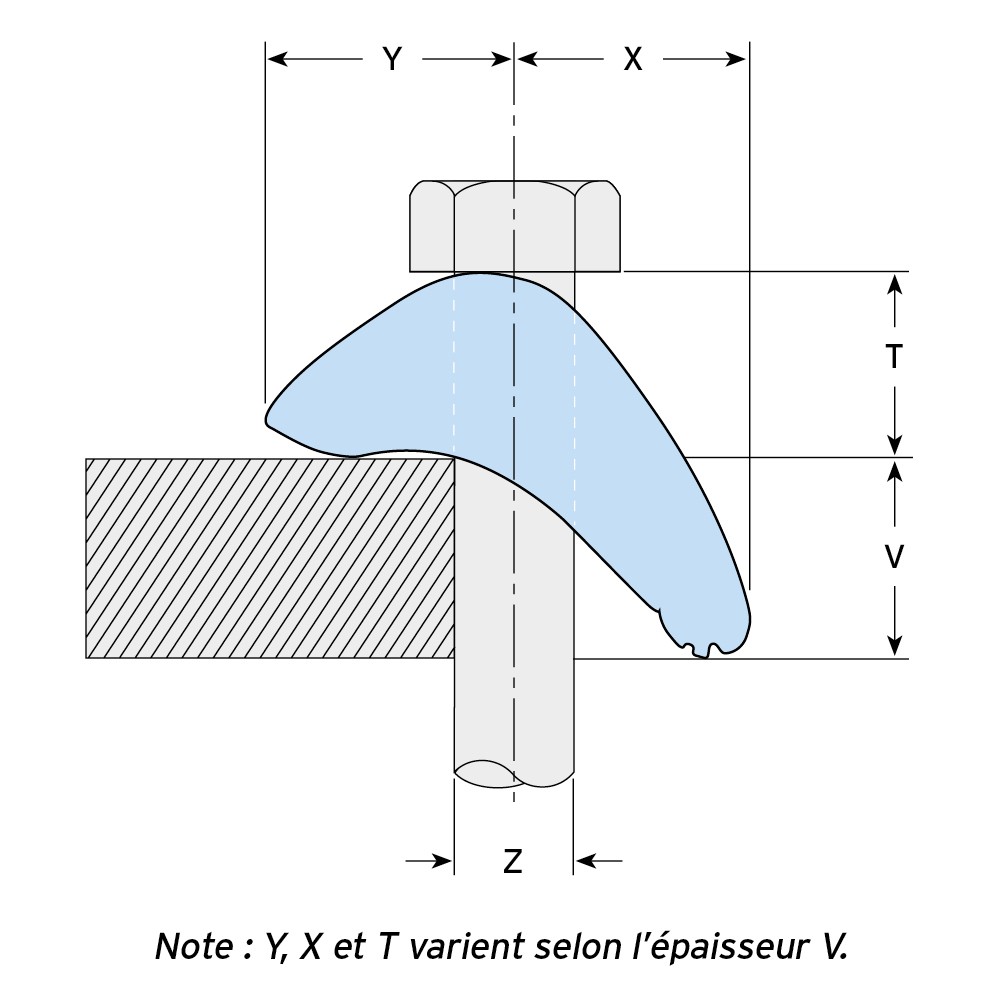

| Charges utiles | Dimensions | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon A4-70 Z | Traction / 1 boulon (Coefficient de sécurité 5:1) | Glissement1) / 2 boulons (Coefficient de sécurité 2:1) | Couple de serrage* | Plage de serrage V | Y | X | T | Largeur |
| kN | kN | Nm | mm | mm | mm | mm | mm | ||
| LS10 | M10 | 3,0 | 1,5 | 40 | 3 - 15 | 17 - 19 | 18 - 24 | 16 - 21 | 38 |
| LS12 | M12 | 7,0 | 2,0 | 80 | 3 - 20 | 16 - 22 | 18 - 29 | 17 - 23 | 40 |
| LS16 | M16 | 10,0 | 3,0 | 200 | 3 - 25 | 22 - 25 | 27 - 37 | 20 - 28 | 55 |
| LS20 | M20 | 18,0 | 5,0 | 400 | 3 - 30 | 24 - 31 | 25 - 42 | 23 - 32 | 60 |
1) Les valeurs des résistances au glissement sont calculées par rapport au glissement (mouvement supérieur à 0,1 mm).
* Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0921, DoP 008).
