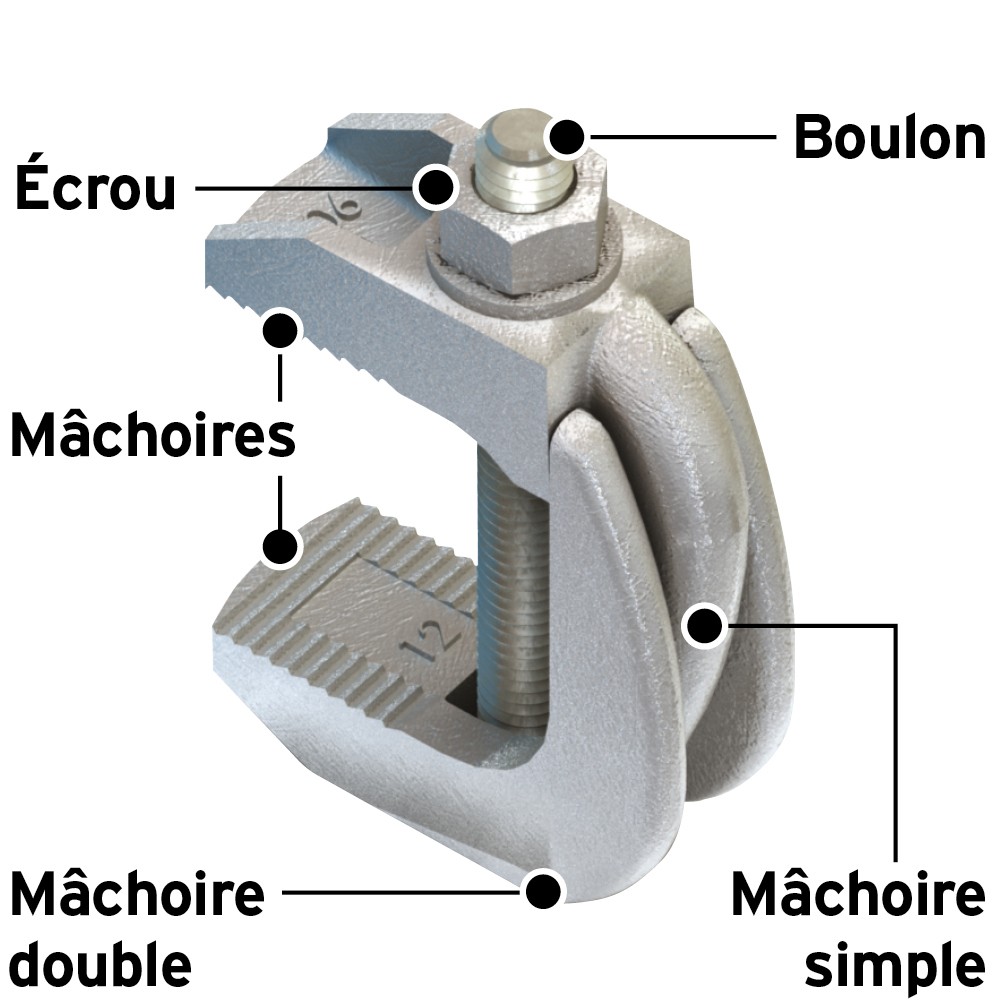

Crapaud Type F9
Un crapaud de fixation sur aile réglable, pour assembler tous les types de profilés métalliques parallèles dont les ailes sont de même largeur. Convient uniquement pour les ailes plates et pour résister aux efforts légers en traction.
Introduction
Le crapaud de fixation Type F9 permet d’obtenir un système d’assemblage rapide entre deux poutres métalliques ou d’autres profilés d’ossatures qui sont parallèles et lorsque les ailes sont de même largeur. Comme on peut l’utiliser avec des boulons ou avec une tige filetée et qu’il ne nécessite aucune platine de positionnement, c’est une solution simple et économique. Convient à l’utilisation uniquement sur des ailes parallèles et pour résister à des efforts légers en traction. Fabriqué en fonte malléable et disponible avec une finition galvanisée par immersion à chaud ou zinguée, il fournit des résultats hors pair en termes de performance et de protection anticorrosion.
Options et avantages
- Grandes plages de serrage de 19 mm à 95 mm (taille M24).
- Installation rapide et économique (pas de platine de positionnement requise).
- Idéal pour une utilisation provisoire ou permanente.
- Peut être utilisé avec des boulons ou avec une tige filetée pour soutenir les canalisations, etc.
- Livré avec ou sans boulon métrique.
- Uniquement pour des ailes parallèles.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Propriétés
- Fabriqué en fonte malléable selon la norme EN 1562.
- Disponible en finition zinguée ou galvanisée à chaud.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier galvanisé | Acier électrozingué |
|---|---|---|
| C1 | Plus de 50 ans | Plus de 20 ans |
| C2 | Plus de 50 ans | Plus de 5 ans |
| C3 | Plus de 20 ans | Ne convient pas |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique
| Code produit | Charges utiles | Dimensions | |||||||
|---|---|---|---|---|---|---|---|---|---|
| avec boulon | sans boulon | Boulon 8.8 Z | Traction / 1 boulon (Coefficient de sécurité 5:1) | Couple de serrage* | Plage de serrage V | Y | J | X | Largeur |
| kN | Nm | mm | mm | mm | mm | mm | |||
| F910NC | F910NB | M10 | 2,0 | 20 | 19 - 42 | 25 | 13 | 19 | 24 |
| F912NC | F912NB | M12 | 2,8 | 39 | 26 - 60 | 35 | 17 | 24 | 30 |
| F916NC | F916NB | M16 | 5,6 | 93 | 29 - 69 | 43 | 21 | 28 | 35 |
| F920NC | F920NB | M20 | 8,4 | 177 | 32 - 82 | 51 | 25 | 35 | 44 |
| F924NCHDG1) | F924NBHDG1) | M24 | 14,0 | 235 | 45 - 95 | 76 | 38 | 55 | 63 |
1) Disponible galvanisé à chaud uniquement.
* Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0921, DoP 010)
Besoin
d’aide ?
Plus rapide à installer
Sans perçage ni soudage !
Homologué par des organismes indépendants
Pourquoi choisir Lindapter
-
Gain de temps et économies
Le serrage de deux profilés d’ossature évite d’avoir recours au soudage, qui demanderait du temps, ou à la méthode classique consistant à percer et à boulonner.
-
Plus grande sécurité des systèmes d’assemblage
Comme on n’a pas besoin de percer ni de souder sur le chantier, des permis feu ne sont pas requis et les conditions de sécurité sont renforcées.
-
Haute résistance
Les crapauds Lindapter sont fabriqués en matériaux haute résistance pour supporter des charges élevées et des environnements agressifs.
-
Meilleures homologations du secteur
Lindapter s’est forgé une réputation de sécurité et de fiabilité en obtenant des homologations de multiples organismes indépendants.
-
Réglable
Les profilés métalliques peuvent être alignés rapidement en faisant glisser la poutre à la bonne position avant de serrer l’assemblage de crapauds pour terminer l’installation.
-
Conception d’assemblage gratuite
Les ingénieurs expérimentés Lindapter sont à même de concevoir un système d’assemblage sur mesure selon vos spécifications et ce, gratuitement.
