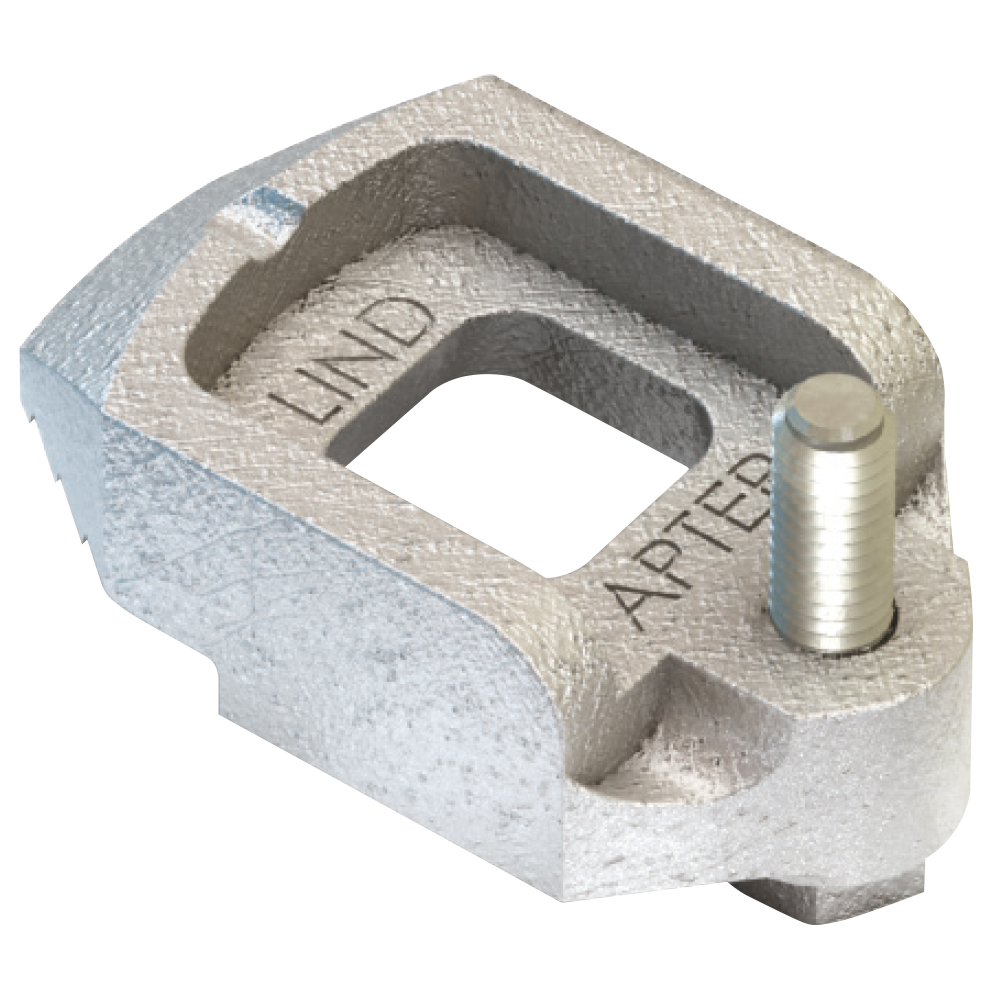

Crapaud Type D2
Crapaud de fixation réglable permettant de relier rapidement des poutres métalliques à ailes parallèles ou inclinées et de résister à des efforts modérés en traction.
Introduction

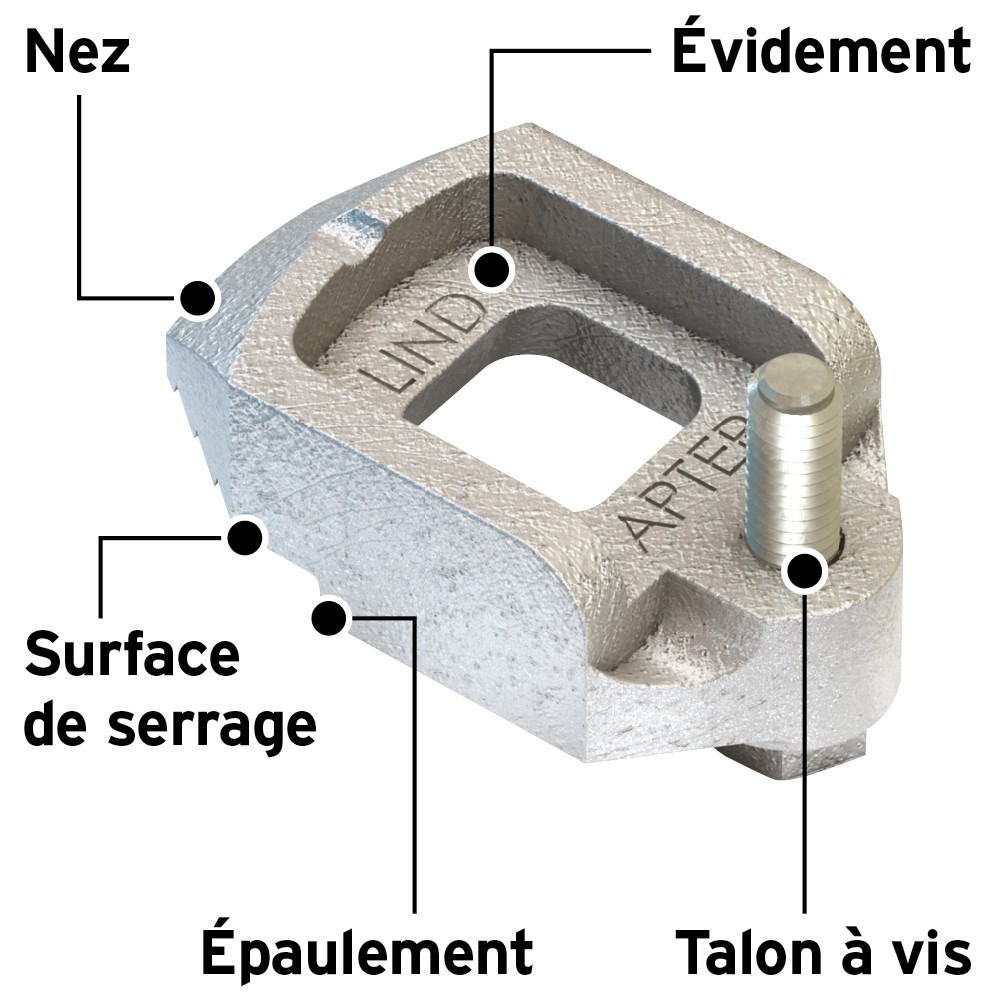

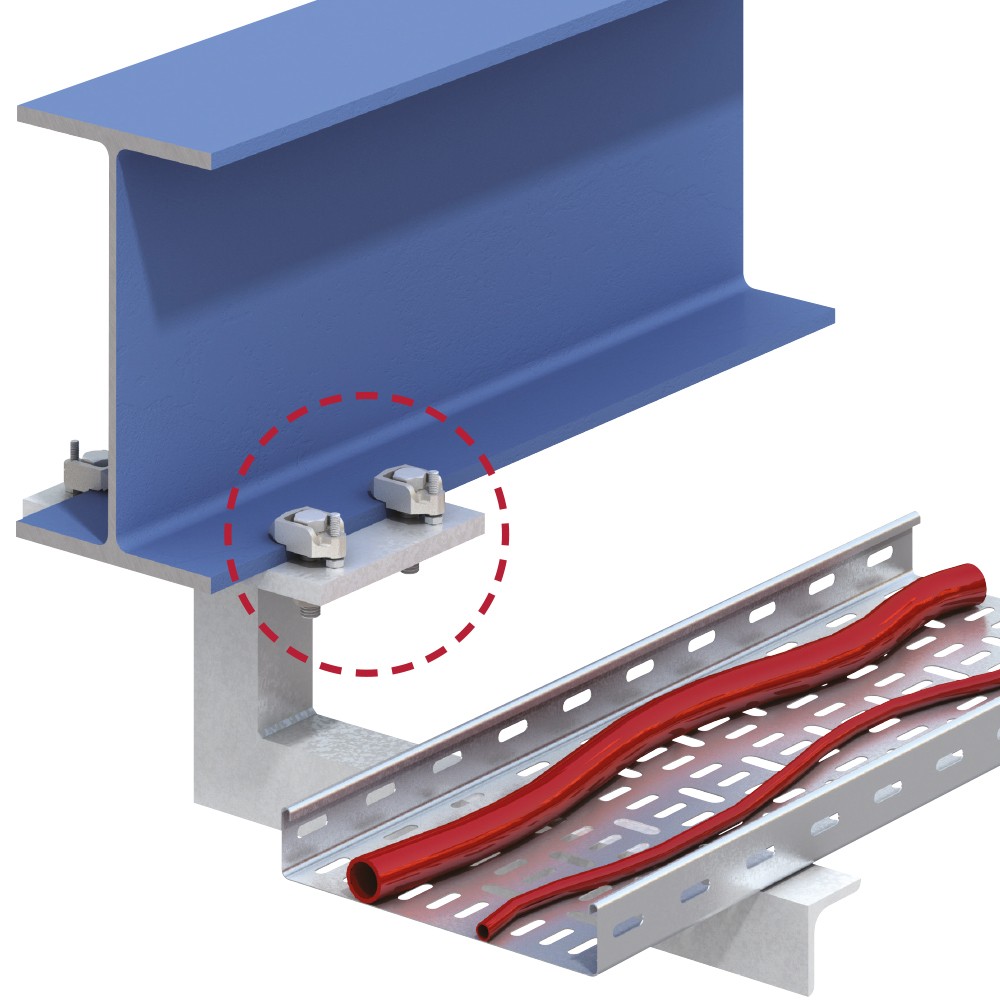

Le crapaud de fixation Type D2 permet d’obtenir un système d’assemblage rapide entre deux poutres métalliques, ou d’autres profilés d’ossatures, avec des capacités de charge modérées. Le talon à vis du crapaud peut être ajusté manuellement pour s’adapter à un grand nombre d’épaisseurs d’aile. La partie supérieure évidée maintient prisonnière la tête du boulon pendant le serrage de l’écrou et de la rondelle, en utilisant un seul outil. L’épaulement au revers se cale au bord de l’aile de la poutre et empêche le crapaud de tourner pendant l’installation. Convient pour des ailes parallèles ou d’inclinaison maximale de 5°. Fabriqué en fonte malléable et disponible avec une finition galvanisée par immersion à chaud ou zinguée, il fournit des résultats hors pair en termes de performance et de protection anticorrosion.
Options et avantages
- Convient pour des ailes parallèles ou d’inclinaison maximale de 5°.
- Ajustement manuel.
- La partie supérieure évidée maintient prisonnière la tête du boulon pendant le serrage de l’écrou.
- La rondelle Type W permet de combler l’évidement.
- L’épaulement empêche le crapaud de tourner pendant l’installation.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Cales
Des cales sont disponibles pour augmenter la plage de serrage. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Platines de positionnement et d’extrémité
Ces platines assurent le positionnement correct des crapauds et des boulons par rapport à la structure support. Les platines de positionnement sont de simples pièces fabriquées conçues pour s’intercaler entre les deux profilés à assembler afin de s’assurer que les boulons sont centrés correctement à la pose. Les platines d’extrémité sont de simples pièces fabriquées qui sont pré-soudées aux structures de soutien, aux consoles ou aux profilés, pour permettre l’assemblage à la structure support au moyen de crapauds standard Lindapter. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Propriétés
- Fabriqué en fonte malléable selon la norme EN 1562.
- Disponible en finition zinguée ou galvanisée à chaud.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier galvanisé | Acier électrozingué |
|---|---|---|
| C1 | Plus de 50 ans | Plus de 20 ans |
| C2 | Plus de 50 ans | Plus de 5 ans |
| C3 | Plus de 20 ans | Ne convient pas |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique

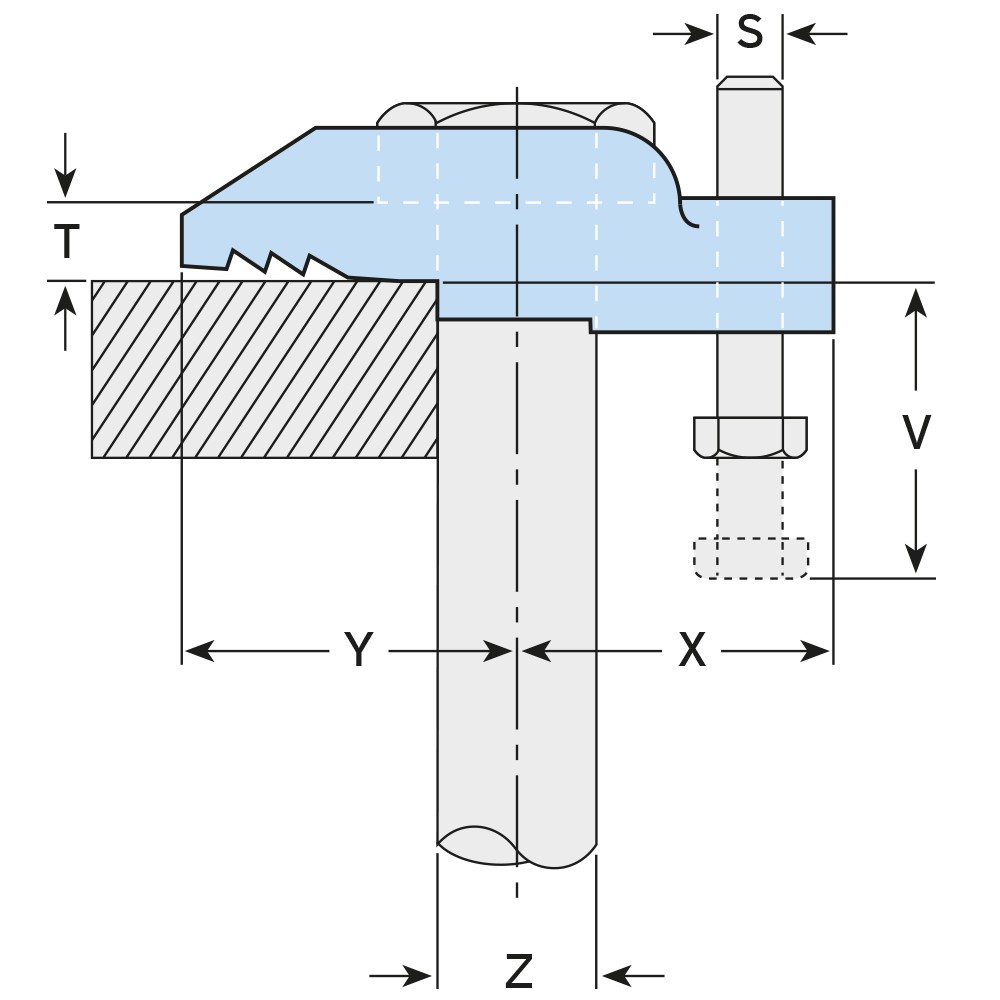

| Charges utiles (Coefficient de sécurité 5:1) | Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon 8.8 Z | Traction / 1 boulon | Glissement / 2 boulons | Couple de serrage* | Plage de serrage V1) | Plage de serrage V2) | Y | X | S | T | Largeur |
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | |||
| D210 | M10 | 1,5 | - | 20 | 5 - 10 | 10 - 20 | 20 | 20 | M6 | 5 | 26 |
| D212 | M12 | 5,8 | 0,9 | 69 | 5 - 10 | 10 - 22 | 26 | 25 | M6 | 6 | 29 |
| D216 | M16 | 8,5 | 1,7 | 147 | 6,5 - 13 | 13 - 20 | 30 | 30 | M8 | 8 | 35 |
| D220 | M20 | 14,7 | 3,0 | 285 | 8,5 - 17 | 17 - 24 | 36 | 35 | M10 | 10 | 42 |
1) Vis (S) insérée par le dessus.
2) Vis (S) insérée par le dessous.
* Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0921, DoP 007).
Besoin
d’aide ?
Plus rapide à installer
Sans perçage ni soudage !
Homologué par des organismes indépendants
Pourquoi choisir Lindapter
-
Gain de temps et économies
Le serrage de deux profilés d’ossature évite d’avoir recours au soudage, qui demanderait du temps, ou à la méthode classique consistant à percer et à boulonner.
-
Plus grande sécurité des systèmes d’assemblage
Comme on n’a pas besoin de percer ni de souder sur le chantier, des permis feu ne sont pas requis et les conditions de sécurité sont renforcées.
-
Haute résistance
Les crapauds Lindapter sont fabriqués en matériaux haute résistance pour supporter des charges élevées et des environnements agressifs.
-
Meilleures homologations du secteur
Lindapter s’est forgé une réputation de sécurité et de fiabilité en obtenant des homologations de multiples organismes indépendants.
-
Réglable
Les profilés métalliques peuvent être alignés rapidement en faisant glisser la poutre à la bonne position avant de serrer l’assemblage de crapauds pour terminer l’installation.
-
Conception d’assemblage gratuite
Les ingénieurs expérimentés Lindapter sont à même de concevoir un système d’assemblage sur mesure selon vos spécifications et ce, gratuitement.
