Trägerklemme für hohe Schublasten Typ AF
Hoch belastbare Trägerklemme zum schnellen Verbinden von Stahlträgern mit geraden oder geneigten Flanschen. Ausgelegt für hohe Zug-, Schub- und kombinierte Belastungen.
Übersicht

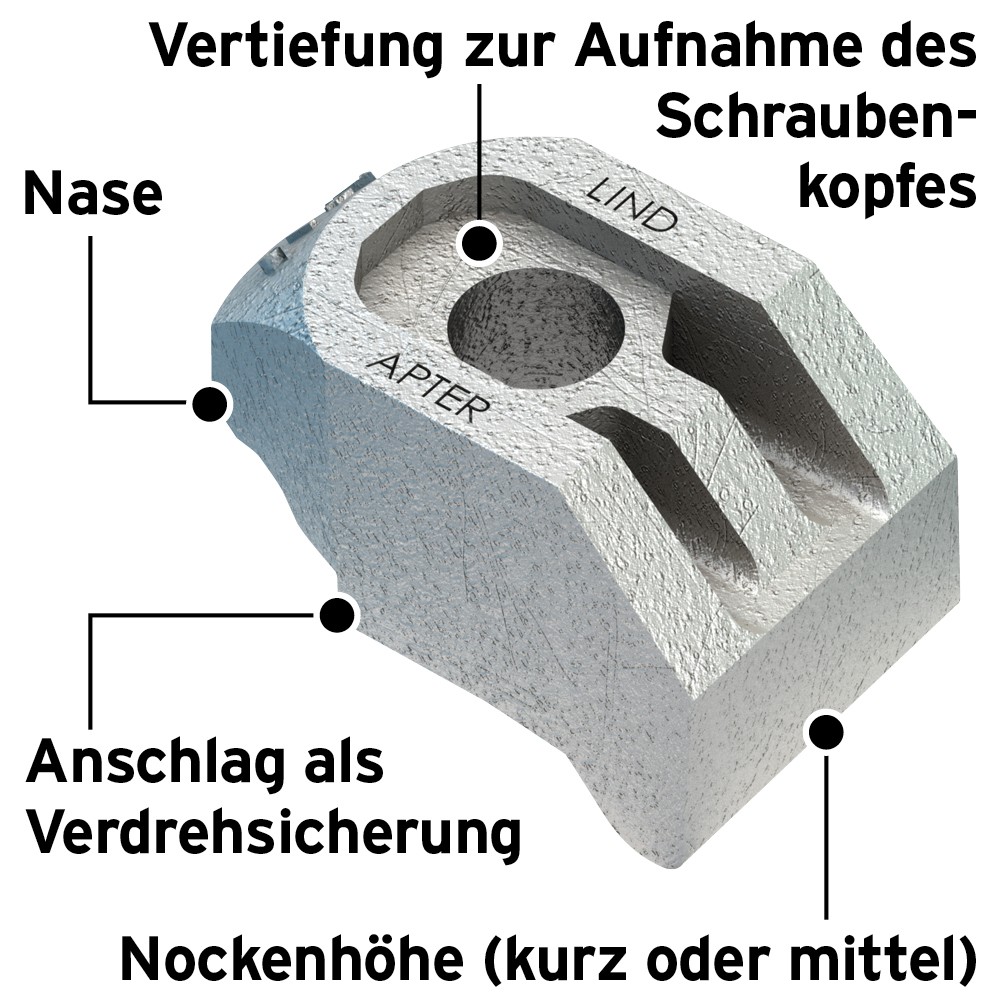

Die Trägerklemme Typ AF wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern herzustellen, die hohen Zug-, Schub- oder kombinierten Belastungen ausgesetzt sind. Sie hat eine Vertiefung zur Aufnahme des Schraubenkopfes, während Mutter und Unterlegscheibe mit nur einem Werkzeug angezogen werden. Alternativ kann die Vertiefung mit dem Ausgleichsstück Typ AFW in eine Auflagefläche für Mutter oder Schraubenkopf umgewandelt werden. Der Anschlag an der Unterseite der Klemme liegt an der Flanschkante an und verhindert ein Verdrehen der Klemme während der Montage. Hergestellt aus Sphäroguss, feuerverzinkt, für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Ausgelegt für hohe Zug-, Schub- und kombinierte Belastungen.
- 70 kN statische Schubbelastung oder 250 kN Zugbelastung (AF24 mit 4 x Befestigungselement der Festigkeitsklasse 10.9).
- Vertiefung zur Aufnahme des Schraubenkopfes gegen Mitdrehen (Festigkeitsklasse 8.8).
- Für parallele und bis 10° geneigte Flansche.
- Geeignet auch bei Langlöchern.
- Unabhängig getestet für dynamische Lastanwendungen nach DIN EN 1993-1-9.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Nockenhöhen und Ausgleichsstücke
Die Klemme ist mit zwei Nockenhöhen erhältlich, kurz oder mittel, und kann mit Lindapter-Ausgleichsstücken verwendet werden, um den Klemmbereich zu vergrößern. Wählen Sie die richtige Kombination aus Nockenhöhe und Ausgleichsstücken, um die Verbindung einer bestimmten Flanschdicke anzupassen. Unten können Sie das Datenblatt mit der Auswahltabelle herunterladen.
Zwischen- und Kopfplatten
Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie das Datenblatt herunterladen.
Eigenschaften
- Hergestellt aus Sphäroguss EN 1563.
- Erhältlich in feuerverzinkter Ausführung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Feuerverzinkter Stahl |
| C1 | Mehr als 50 Jahre |
| C2 | Mehr als 50 Jahre |
| C3 | Mehr als 20 Jahre |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.

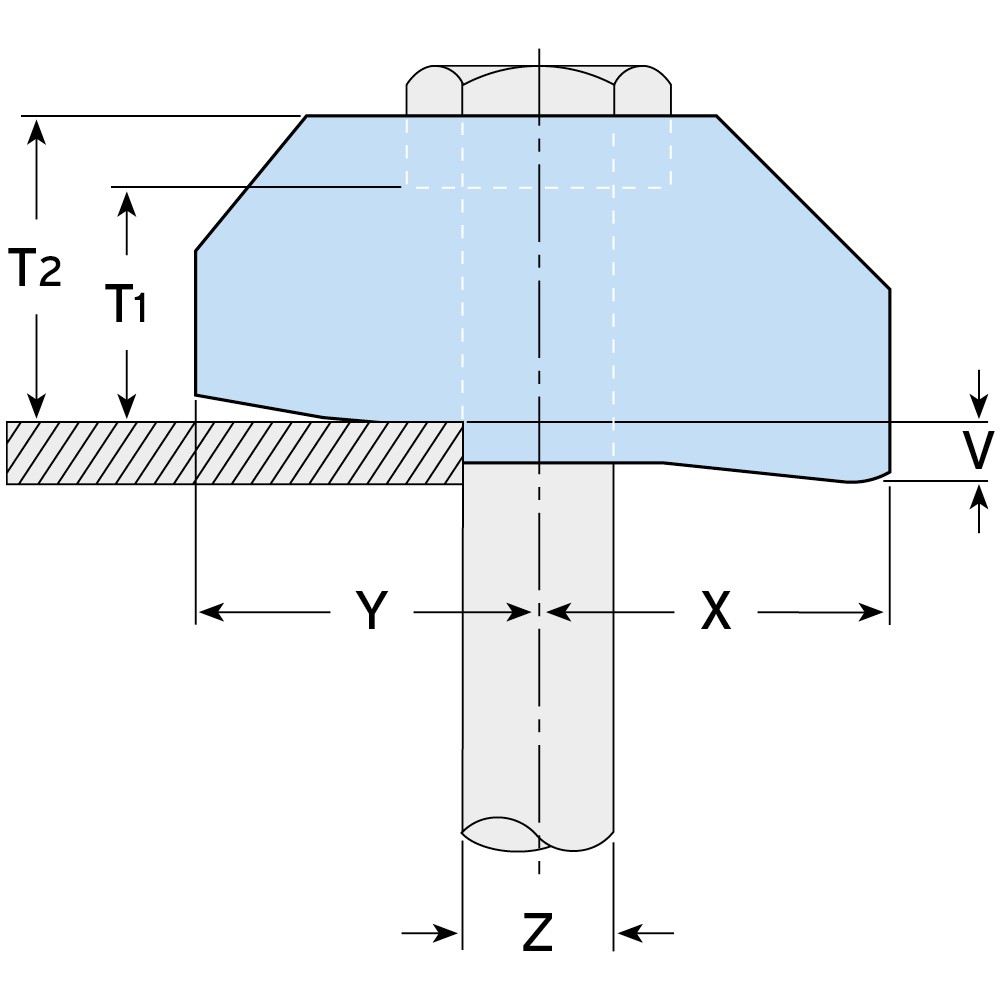

Technische Spezifikation
| Schraube | Zulässige Belastung | Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Größe Z | Festigkeitsklasse4) | Zug / 1 Schraube (5:1 Sicherheitsfaktor) | Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) | Anziehmoment* | Nockenhöhe | Y | X | T1 | T2 | Breite | |||
| Träger gestrichen2) | Träger verzinkt | ungeschmiert | HV Garnitur* | kurz | mittel | Typ AF | Typ AF mit AFW | |||||||
| kN | kN | kN | Nm | Nm | mm | mm | mm | mm | mm | mm | mm | |||
| AF12 | M12 | 8.8 | 8,5 | 3,4 | 3,9 | 90 | - | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 8.8 | 16,0 | 8,0 | 10,0 | 240 | - | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 8.8 | 26,3 | 13,0 | 16,0 | 470 | - | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 8.8 | 40,0 | 24,0 | 30,0 | 800 | - | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
| AF12 | M12 | 10.9 | 10,0 | 4,0 | 5,2 | 130 | 100 | 5 | 12,5 | 27 | 27 | 17 | 22 | 39 |
| AF16 | M16 | 10.9 | 19,5 | 11,0 | 12,0 | 300 | 250 | 8 | 15 | 35 | 37 | 22 | 27 | 49 |
| AF20 | M20 | 10.9 | 30,0 | 20,0 | 25,0 | 647 | 450 | 10 | 18 | 40 | 39 | 25 | 31 | 56 |
| AF24 | M24 | 10.9 | 62,53) | 28,0 | 35,0 | 1000 | 800 | 15 | 30 | 48 | 60 | 32 | 42 | 82 |
1) Die Schubkräfte gelten für Typ AF und die Zwischenplatte in feuerverzinkter Ausführung. Schublastwerte gegen Gleiten (Bewegung ab 0,1mm).
2) Gültig für Vorbereitungsgrad Sa 2 1/2 plus 75 μm Alkydzinkphosphat-Grundierung.
3) 3,2:1 Sicherheitsfaktor
4) Lindapter empfiehlt die Verwendung von DTI-Unterlegscheiben nach DIN EN 14399-9 bei Verwendung von Schrauben der Festigkeitsklasse 10.9 HV mit Typ AF.
* Drehmomentwerte für 10.9 HV-Verbindungselemente nach DIN EN 14399-4, geschmiert mit Molybdändisulfid (MoS2).
Zur Bemessung nach Eurocode 3 (ETA 20/0918, DoP 004) gelten die charakteristischen Tragfähigkeiten.
• Unabhängig getestet für dynamische Lastanwendungen nach DIN EN 1993-1-9.
