Schienenklemme Typ BR
Standard-Schienenklemme mit Auflagefläche für Mutter oder Schraubenkopf, die zur Befestigung von Schienen für niedrige Geschwindigkeiten mit parallelen oder geneigten Flanschen an Stahlträgern oder Beton verwendet wird.
Übersicht

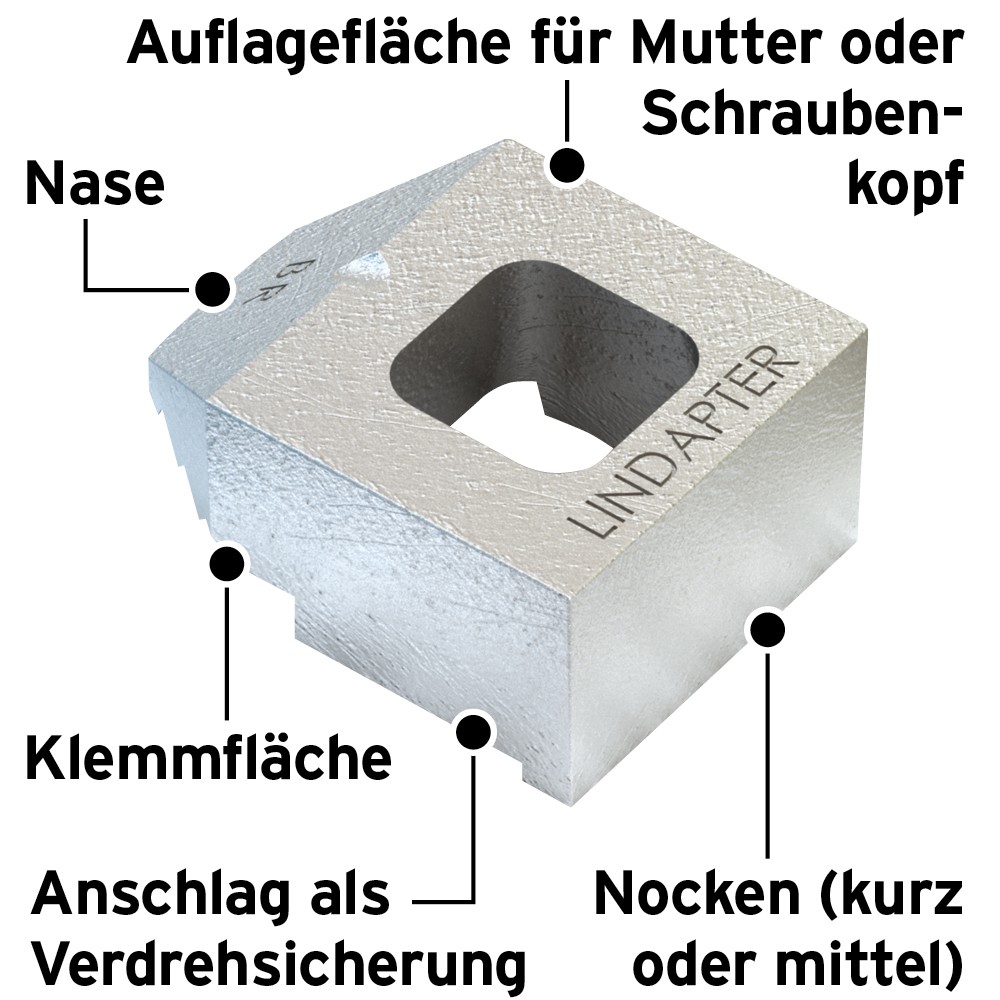

Die Schienenklemme Typ BR dient der Montage von Schienen für niedrige Geschwindigkeiten mit parallelen oder bis zu 8° geneigten Flanschen. Sie hat eine Auflagefläche, auf der sich die Mutter bzw. der Schraubenkopf auf einer gehärteten Unterlegscheibe mitdrehen kann, und ist auch mit Gewindebolzen, Zugstangen oder Rundbügeln zu verwenden. Der Anschlag an der Unterseite der Klemme liegt an der Flanschkante an und verhindert ein Verdrehen der Klemme während der Montage. Mit einem geeigneten Anker für die unten angegebenen Drehmomentwerte eignet sich die Schienenklemme auch zur Befestigung von Schienen für niedrige Geschwindigkeiten an Beton. Hergestellt aus Temperguss, galvanisch verzinkt oder feuerverzinkt für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Einfache, kostengünstige Lösung.
- Nur für Schienen für niedrige Geschwindigkeiten.
- Auf der Auflagefläche kann sich die Mutter bzw. der Schraubenkopf auf einer gehärteten Unterlegscheibe mitdrehen.
- Für parallele und bis 8° geneigte Flansche.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Nockenhöhen und Ausgleichsstücke
Die Klemme ist mit zwei Nockenhöhen erhältlich, kurz oder mittel, und kann mit Lindapter-Ausgleichsstücken verwendet werden, um den Klemmbereich zu vergrößern. Wählen Sie die richtige Kombination aus Nockenhöhe und Ausgleichsstücken, um die Verbindung einer bestimmten Flanschdicke anzupassen. Unten können Sie das Datenblatt mit der Auswahltabelle herunterladen.
Zwischen- und Kopfplatten
Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie unten das Datenblatt herunterladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Erhältlich in galvanisch verzinkter oder feuerverzinkter Ausführung.
Technische Spezifikation
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Nockenhöhe V | |||||
| Y | X | kurz | mittel | T | Breite | |||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | ||
| BR12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4 | 6 | 13 | 29 |
| BR16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 6 | 8 | 16 | 35 |
| BR20 | M20 | 14,7 | 3,0 | 285 | 36 | 22 | 7 | 10 | 19 | 42 |
*Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Bitte vergewissern Sie sich, dass der Anker für das oben angegebene Anziehmoment geeignet ist.
