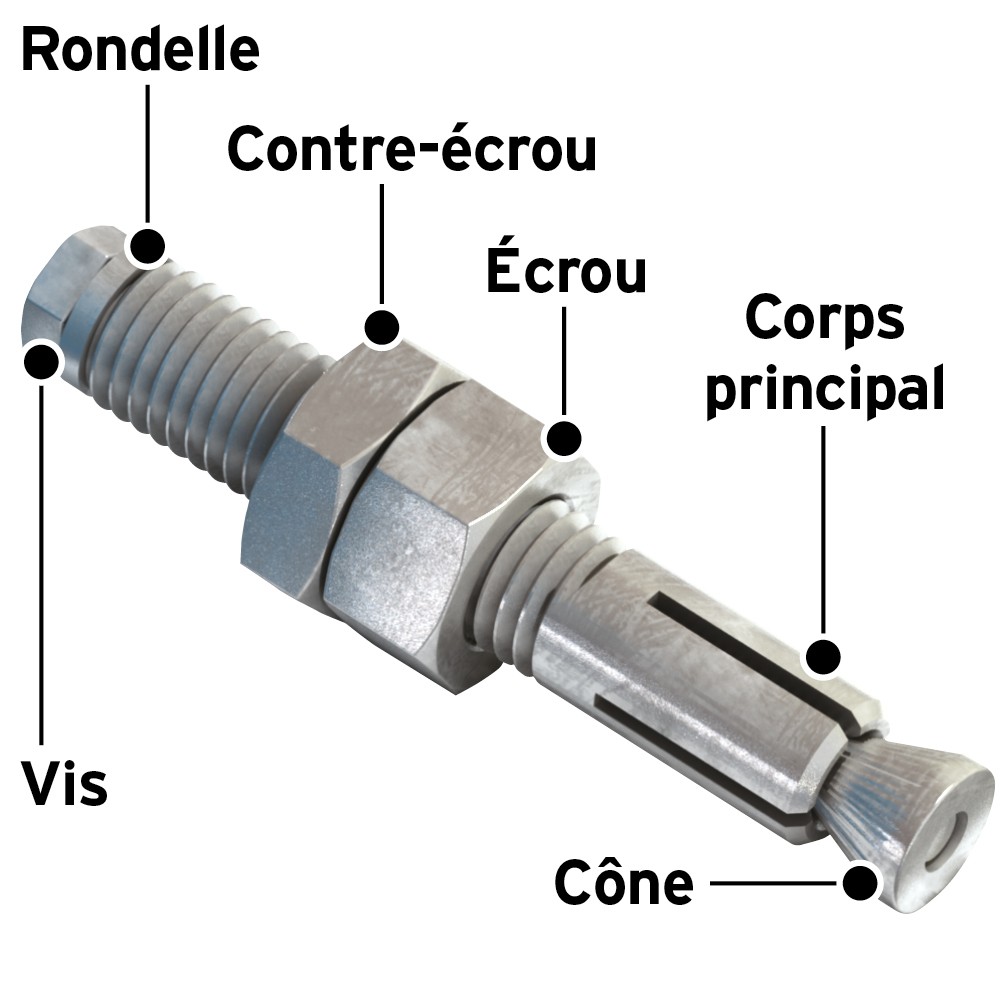

Type LB2 – Lindibolt™ 2
Vis sans tête adaptée pour l’assemblage de profilés métalliques et de profilés creux, quand l’accès n’est possible que d’un seul côté.
Introduction
Le Type LB2 Lindibolt® est le boulon à expansion original fileté qui a été conçu spécialement pour l’utilisation dans des projets de rénovation. Ce produit unique en son genre s’installe dans des charpentes métalliques pré-percées standard, dans des trous de diamètre typique M10, M12, M16, M20 et M24.
Avec le boulon de fixation à expansion à vis sans tête, l’accès n’est requis que d’un seul côté du profilé creux. Cette solution, plus rapide, remplace avantageusement le soudage ou le boulonnage traversant, ce qui permet aux entreprises de réduire les délais de construction et le coût de la main d’œuvre. Il s’agit d’une solution ultra-flexible que l’on peut ajuster à l’installation pour s’adapter à des structures métalliques de diverses épaisseurs ; pour la dimension M24, par exemple, la plage de serrage est de 18–72 mm.
Convient également pour les raccords aveugles accessibles uniquement par un seul côté. Fabriqué en acier doux avec une finition zinguée or inox classe 316. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Options et avantages
- Compatible avec les trous standard.
- Installation d’un seul côté, permet de faire des économies.
- Pour les profilés creux carrés, rectangulaires et ronds.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Propriétés
- Fabriqué en acier doux avec une finition zinguée ou inox classe 316.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier électrozingué | Inox |
| C1 | Plus de 20 ans | Plus de 50 ans |
| C2 | Plus de 50 ans | Plus de 50 ans |
| C3 | Ne convient pas | Plus de 50 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique
| Lindibolt | Ø trou | Charges utiles (Coefficient de sécurité 5:1) | Vis (F) | Corps principal (B) et écrou (C et D) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon | Longueur | min | max | Traction | Monocisaillé | Longueur de serrage | Profondeur | Boulon | Couple de serrage | A/F | Tige filetée | Couple de serrage | A/F |
| Z | Y | d | d | W | P | F | Z | |||||||
| mm | mm | mm | kN | kN | mm | mm | Nm | mm | Nm | mm | ||||
| LB10 | M10 | 74 | 11 | 11,5 | 3,0 | 3,4 | 7 - 30 | 7,5 - 10 | M5 | 6 | 8 | M10 | 20 | 17 |
| LB12 | M12 | 85 | 13 | 13,5 | 5,0 | 5,0 | 10 - 36 | 9 - 12 | M6 | 11 | 10 | M12 | 31 | 19 |
| LB16 | M16 | 105 | 17 | 17,5 | 8.0 | 9,8 | 12 - 48 | 12 - 16 | M8 | 23 | 13 | M16 | 81 | 24 |
| LB20 | M20 | 128 | 21 | 21,5 | 14,0 | 15,2 | 14 - 60 | 15 - 20 | M10 | 45 | 17 | M20 | 129 | 30 |
| LB24 | M24 | 158 | 25 | 25,5 | 20,0 | 22,5 | 18 - 72 | 18 - 24 | M12 | 80 | 19 | M24 | 203 | 36 |
• Les charges utiles de sécurité indiquées, en terme de traction et de cisaillement, s'appliquent uniquement aux boulons Lindibolt. Une rupture du profilé, en
particulier dans le cas des profilés à parois minces et à grande surface de portée, peut se produire pour des valeurs plus faibles, et sa résistance doit être
vérifiée par un ingénieur structure qualifié.
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0916, DoP 002).
Besoin
d’aide ?
Plus rapide à installer
Sans perçage ni soudage !
Homologué par des organismes indépendants
Pourquoi choisir Lindapter
-
Gain de temps et économies
Le serrage de deux profilés d’ossature évite d’avoir recours au soudage, qui demanderait du temps, ou à la méthode classique consistant à percer et à boulonner.
-
Plus grande sécurité des systèmes d’assemblage
Comme on n’a pas besoin de percer ni de souder sur le chantier, des permis feu ne sont pas requis et les conditions de sécurité sont renforcées.
-
Haute résistance
Les crapauds Lindapter sont fabriqués en matériaux haute résistance pour supporter des charges élevées et des environnements agressifs.
-
Meilleures homologations du secteur
Lindapter s’est forgé une réputation de sécurité et de fiabilité en obtenant des homologations de multiples organismes indépendants.
-
Réglable
Les profilés métalliques peuvent être alignés rapidement en faisant glisser la poutre à la bonne position avant de serrer l’assemblage de crapauds pour terminer l’installation.
-
Conception d’assemblage gratuite
Les ingénieurs expérimentés Lindapter sont à même de concevoir un système d’assemblage sur mesure selon vos spécifications et ce, gratuitement.
