Crapaud Type FC
Dispositif d’assemblage complet tout-en-un permettant de relier entre elles des poutres métalliques à ailes parallèles ou inclinées et de résister à des efforts modérés en traction.
Introduction
Le crapaud de fixation Type FC est un système d’assemblage complet et réglable s’adaptant à toute une gamme de poutres à ailes parallèles ou inclinées jusqu’à 10°. Fourni comme un assemblage préconfiguré et prêt à être installé dès le déballage, il ne nécessite aucune platine de positionnement. Capable de résister à des efforts modérés en traction ou à des efforts faibles en glissement. Permet d’assembler des poutres métalliques qui sont positionnées à un angle compris entre 45° et 90°, en fonction de la largeur de l’aile de la poutre. Fabriqué en acier forgé avec une finition zinguée JS500 pour fournir des résultats hors pair en termes de performance et de protection anticorrosion.
Options et avantages
- Dispositif tout-en-un pour l’assemblage de profilés métalliques.
- Réglable en fonction de la largeur de la poutre et de l’épaisseur de l’aile.
- Facile et rapide à installer.
- Pour les ailes parallèles et des inclinaisons inférieures ou égales à 10°.
- Pas de platine de positionnement requise.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Propriétés
- Fabriqué en acier forgé selon la norme EN 1562.
- Disponible en finition zinguée JS500.
- Réaction au feu : A1 (Acier).
Durabilité et protection anticorrosion :
| Classe de corrosivité | Acier électrozingué avec JS 500 |
| C1 | Plus de 50 ans |
| C2 | Plus de 20 ans |
| C3 | Plus de 10 ans |
Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.
Specification Technique

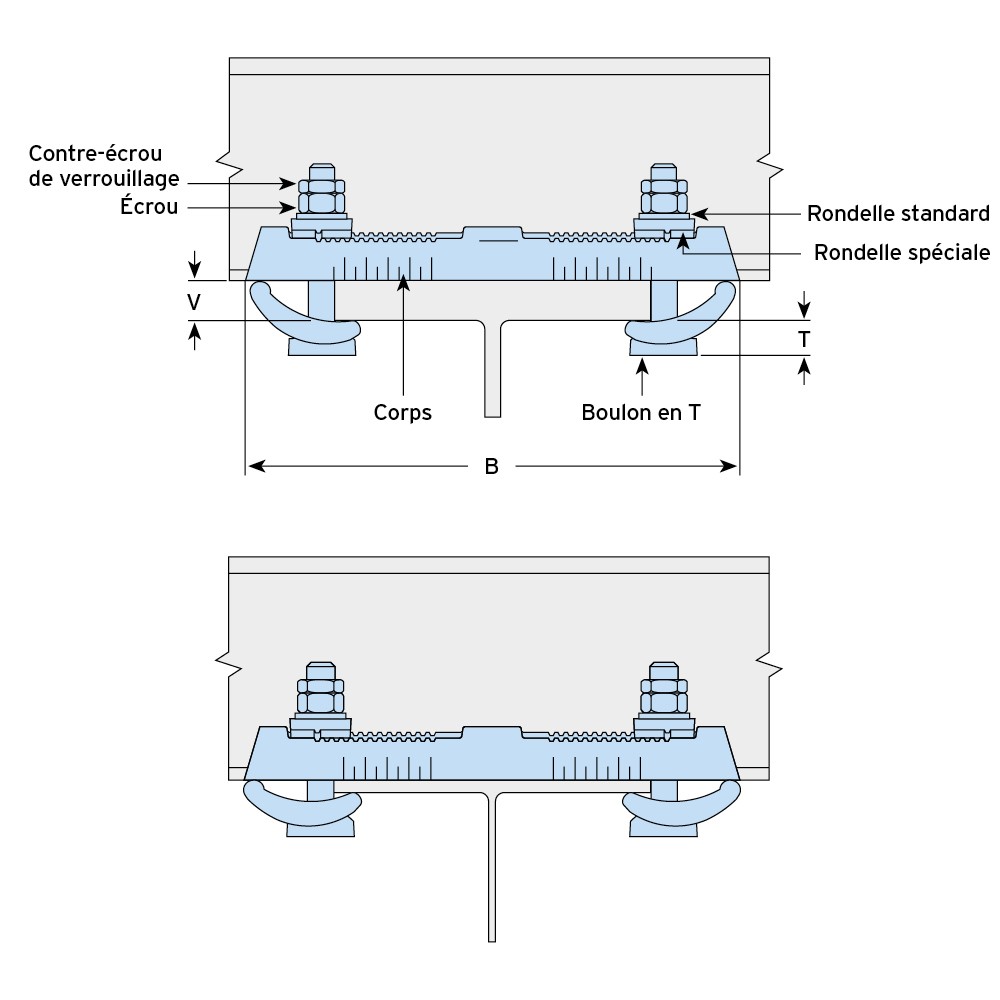

| Charges utiles (Coefficient de sécurité 5:1) | Plage de serrage | Dimensions | ||||||
|---|---|---|---|---|---|---|---|---|
| Code produit | Boulon en T 8.8 | Traction / 4 boulons | Glissement / 4 boulons | Couple de serrage* | Épaisseur d'aile V | Largeur d'aile1) | T | B |
| kN | kN | Nm | mm | mm | mm | mm | ||
| FC16 | M16 | 30,0 | 7,5 | 147 | 5 - 19 | 75 - 180 | 22 - 27 | 304 |
1) En fonction de l'angle de l'assemblage des poutres (voir tableau ci-dessous).
* Les valeurs de couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant (tel que fournis).
Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0921, DoP 012)
Besoin
d’aide ?
Plus rapide à installer
Sans perçage ni soudage !
Homologué par des organismes indépendants
Pourquoi choisir Lindapter
-
Gain de temps et économies
Le serrage de deux profilés d’ossature évite d’avoir recours au soudage, qui demanderait du temps, ou à la méthode classique consistant à percer et à boulonner.
-
Plus grande sécurité des systèmes d’assemblage
Comme on n’a pas besoin de percer ni de souder sur le chantier, des permis feu ne sont pas requis et les conditions de sécurité sont renforcées.
-
Haute résistance
Les crapauds Lindapter sont fabriqués en matériaux haute résistance pour supporter des charges élevées et des environnements agressifs.
-
Meilleures homologations du secteur
Lindapter s’est forgé une réputation de sécurité et de fiabilité en obtenant des homologations de multiples organismes indépendants.
-
Réglable
Les profilés métalliques peuvent être alignés rapidement en faisant glisser la poutre à la bonne position avant de serrer l’assemblage de crapauds pour terminer l’installation.
-
Conception d’assemblage gratuite
Les ingénieurs expérimentés Lindapter sont à même de concevoir un système d’assemblage sur mesure selon vos spécifications et ce, gratuitement.
