Crapaud pour rail Type BR
Un crapaud pour rail standard, à face pleine, pour sécuriser les rails de voies faible vitesse, avec des ailes parallèles ou inclinées, sur des poutres métalliques ou béton.
Introduction

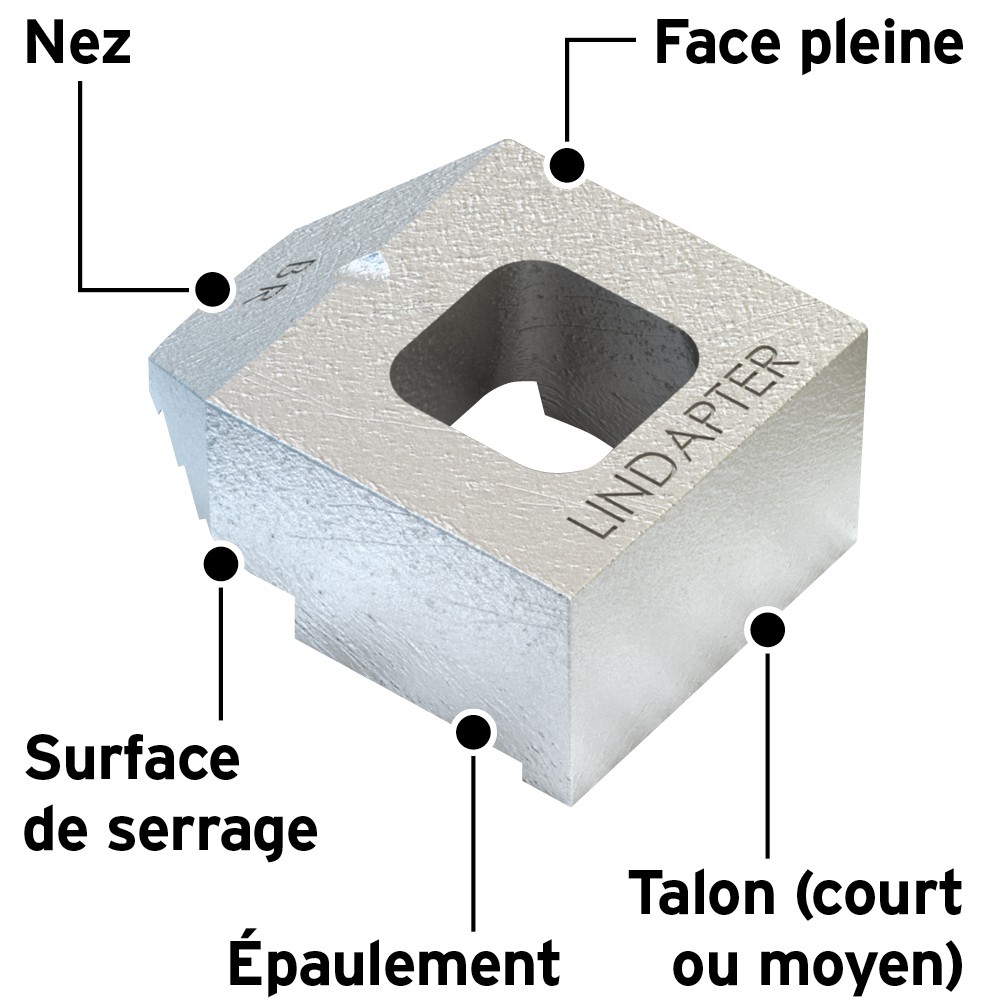

Le crapaud pour rail Type BR permet de sécuriser les rails de voies faible vitesse, avec des ailes parallèles ou inclinées jusqu’à 8°. Grâce à sa face pleine, la tête du boulon ou l’écrou peut tourner sur une rondelle durcie ; il peut également être utilisé avec des goujons, tirants et étriers. L’épaulement au revers se cale au bord de l’aile du rail et empêche le crapaud de tourner pendant l’installation. Permet également d’assembler des rails de voies faible vitesse sur du béton à l’aide d’un dispositif d’ancrage adapté, pour les valeurs de couple de serrage indiquées ci-dessous. Fabriqué en fonte malléable avec une finition zinguée ou galvanisée par immersion à chaud, il fournit des résultats supérieurs en termes de performance et de protection anticorrosion.
Options et avantages
- Une solution simple et économique.
- Uniquement pour les applications rail faible vitesse.
- La face pleine permet de faire tourner la tête du boulon ou l’écrou sur une rondelle durcie.
- Pour les ailes parallèles et des inclinaisons inférieures ou égales à 8°.
Homologation
Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.
Longueurs de talon et cales
Disponible en deux longueurs de talon - Court et Moyen - le crapaud peut être associé aux cales Lindapter pour augmenter la plage de serrage. Choisissez la combinaison de longueur de talon et de nombre de cales qui convient en fonction de l’épaisseur de l’aile. Pour le tableau de sélection, télécharger la fiche technique ci-dessous.
Platines de positionnement et d’extrémité
Ces platines assurent le positionnement correct des crapauds et des boulons par rapport à la structure support. Les platines de positionnement sont de simples pièces fabriquées conçues pour s’intercaler entre les deux profilés à assembler afin de s’assurer que les boulons sont centrés correctement à la pose. Les platines d’extrémité sont de simples pièces fabriquées qui sont pré-soudées aux structures de soutien, aux consoles ou aux profilés, pour permettre l’assemblage à la structure support au moyen de crapauds standard Lindapter. Pour de plus amples informations, télécharger la fiche technique ci-dessous.
Propriétés
- Fabriqué en fonte malléable selon la norme EN 1562.
- Disponible en finition zinguée ou galvanisée à chaud.
Specification Technique
| Charges utiles (Coefficient de sécurité 5:1) | Dimensions | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Code | Boulon 8.8 | Traction | Gilssement | Couple de | Longueur du talon | |||||
| produit | Z | / 1 boulon | / 2 boulons | serrage* | V | |||||
| Y | X | court | moyen | T | Largeur | |||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | ||
| BR12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4 | 6 | 13 | 29 |
| BR16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 6 | 8 | 16 | 35 |
| BR20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 19 | 42 |
*Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.
Veuillez-vous assurer que le dispositif d'ancrage est adapté au couple de serrage indiqué ci-dessus.
