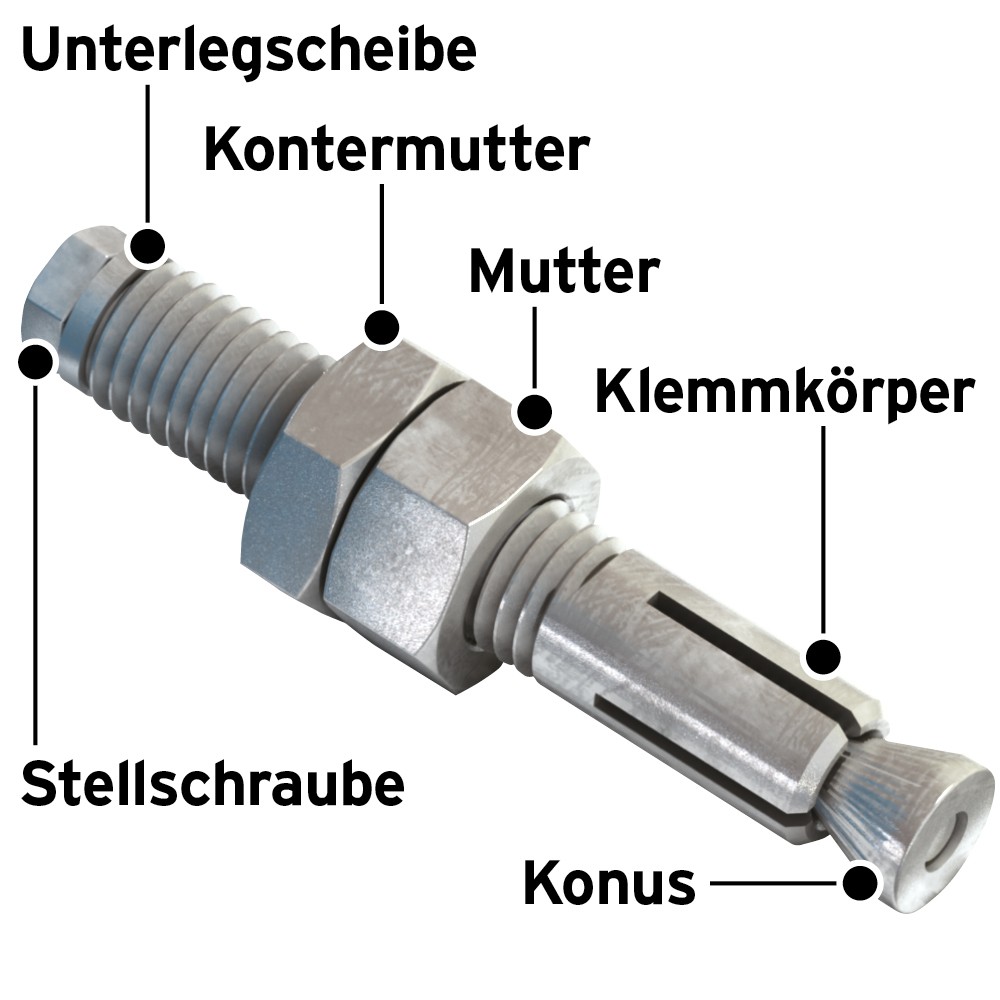

Typ LB2 – Lindibolt™ 2
Dübelartiges Verbindungselement für Hohlprofile und andere Stahlbauteile, bei denen nur eine Seite zugänglich ist.
Übersicht
Der Lindibolt® Typ LB2 ist der Original-Spreizdübel mit Gewinde, der speziell für die Verwendung bei Sanierungsprojekten entwickelt wurde. Dieses einzigartige Produkt passt in Standardbohrungen mit typischen Durchmessern von M10, M12, M16, M20 und M24.
Das dübelartige Verbindungselement erfordert lediglich Zugang zu einer Seite des Hohlprofils und kann als schnellere Alternative zum Schweiß- oder Schraubverfahren die Bauzeit und die Arbeitskosten reduzieren. Die Lösung ist zudem überaus flexibel, weil die Verbindung während der Montage an verschiedene Stahldicken angepasst werden kann. So hat beispielsweise die Version M24 einen Klemmbereich von 18–72 mm.
Auch geeignet für andere nur einseitig zugängliche Bauteile. Hergestellt aus Normalstahl, galvanisch verzinkt, oder aus Edelstahl, Grade 316 (Werkstoffnummer 1.4404). Für weitere Informationen können Sie das Datenblatt herunterladen.
Funktionen und Vorteile
- Für Standardbohrungen.
- Kostensparende Montage von einer Seite.
- Geeignet für quadratische, rechteckige, runde oder ovale Hohlprofile.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Eigenschaften
- Hergestellt aus Normalstahl, galvanisch verzinkt, oder Edelstahl, Grade 316 (Werkstoffnummer 1.4404).
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Galvanisch verzinkter Stahl | Edelstahl |
| C1 | Mehr als 20 Jahre | Mehr als 50 Jahre |
| C2 | Mehr als 50 Jahre | Mehr als 50 Jahre |
| C3 | Nicht geeignet | Mehr als 50 Jahre |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.
Technische Spezifikation
| Lindibolt | Loch-Ø | Zulässige Belastung (5:1 Sicherheitsfaktor) | Stellschraube (F) | Grundkörper (B) mit Mutter (C und D) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube | Länge | min | max | Zug | Abscheren je Scherfuge | Klemmlänge | Überstand | Schraube | Anziehmoment | SW | Gewinde | Anziehmoment | SW |
| Z | Y | d | d | W | P | F | Z | |||||||
| mm | mm | mm | kN | kN | mm | mm | Nm | mm | Nm | mm | ||||
| LB10 | M10 | 74 | 11 | 11,5 | 3,0 | 3,4 | 7 - 30 | 7,5 - 10 | M5 | 6 | 8 | M10 | 20 | 17 |
| LB12 | M12 | 85 | 13 | 13,5 | 5,0 | 5,0 | 10 - 36 | 9 - 12 | M6 | 11 | 10 | M12 | 31 | 19 |
| LB16 | M16 | 105 | 17 | 17,5 | 8,0 | 9,8 | 12 - 48 | 12 - 16 | M8 | 23 | 13 | M16 | 81 | 24 |
| LB20 | M20 | 128 | 21 | 21,5 | 14,0 | 15,2 | 14 - 60 | 15 - 20 | M10 | 45 | 17 | M20 | 129 | 30 |
| LB24 | M24 | 158 | 25 | 25,5 | 20.0 | 22,5 | 18 - 72 | 18 - 24 | M12 | 80 | 19 | M24 | 203 | 36 |
• Die gezeigten zulässigen Belastungen, sowohl für Zug als auch Abscheren, gelten nur für den Lindibolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
Zur Bemessung nach Eurocode 3 (ETA 20/0916, DoP 002) gelten die charakteristischen Tragfähigkeiten.
