Typ HW/HC

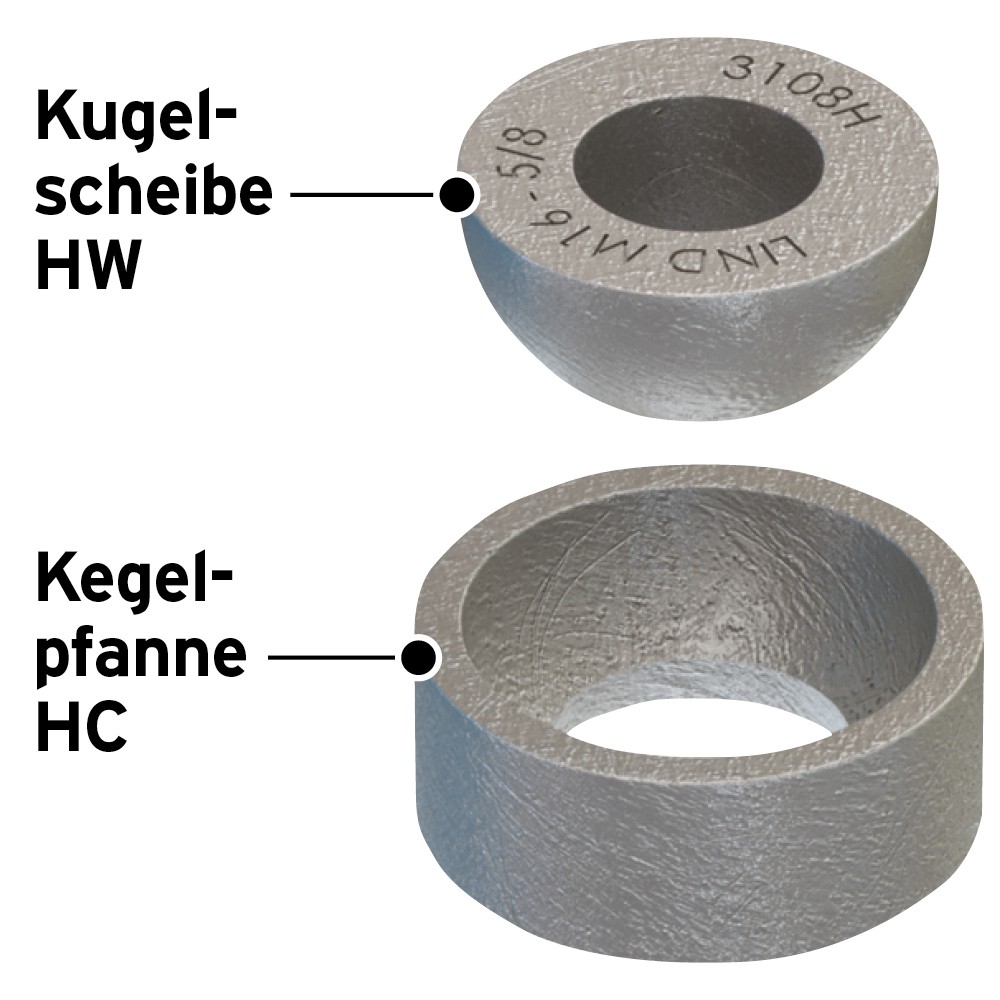

Kugelscheibe HW und Kegelpfanne HC für die vertikale Abhängung von Gebäudetechnik an geneigten tragenden und nicht tragenden Trägern.
Übersicht
Typ HW/HC ist eine zweiteilige Komponente zur Verwendung an vorgebohrten Stahlkonstruktionen. Die Kugelscheibe HW und die Kegelpfanne HC ermöglichen die senkrechte, aus der Vertikalen schwenkbare Abhängung von Gebäudetechnik an bis zu 10° geneigten Trägern. Hergestellt aus Temperguss, galvanisch verzinkt oder feuerverzinkt für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Einfache, kostengünstige Lösung.
- Die Kugelscheibe HW kann auch ohne Kegelpfanne HC verwendet werden.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Erhältlich in galvanisch verzinkter oder feuerverzinkter Ausführung.
Technische Spezifikation
| Artikelnummer | Kugelscheibe HW | Kegelpfanne HC | Kugelscheibe und Kegelpfanne | ||||
|---|---|---|---|---|---|---|---|
| Kugelscheibe HW | Kegelpfanne HC | Gewindestange Z | X | W1 | Y | W2 | L |
| (kann auch ohne Kegelpfanne verwendet werden) | mm | mm | mm | mm | mm | ||
| HW10 | HC10 | M10 | 26 | 11,5 | 32,5 | 12 | 16 |
| HW12 | HC12 | M12 | 29 | 12,5 | 34 | 13 | 17,5 |
| HW16 | HC16 | M16 | 34,5 | 16 | 41 | 16 | 22 |
| HW20 | HC20 | M20 | 44 | 18 | 54,5 | 19 | 23 |
