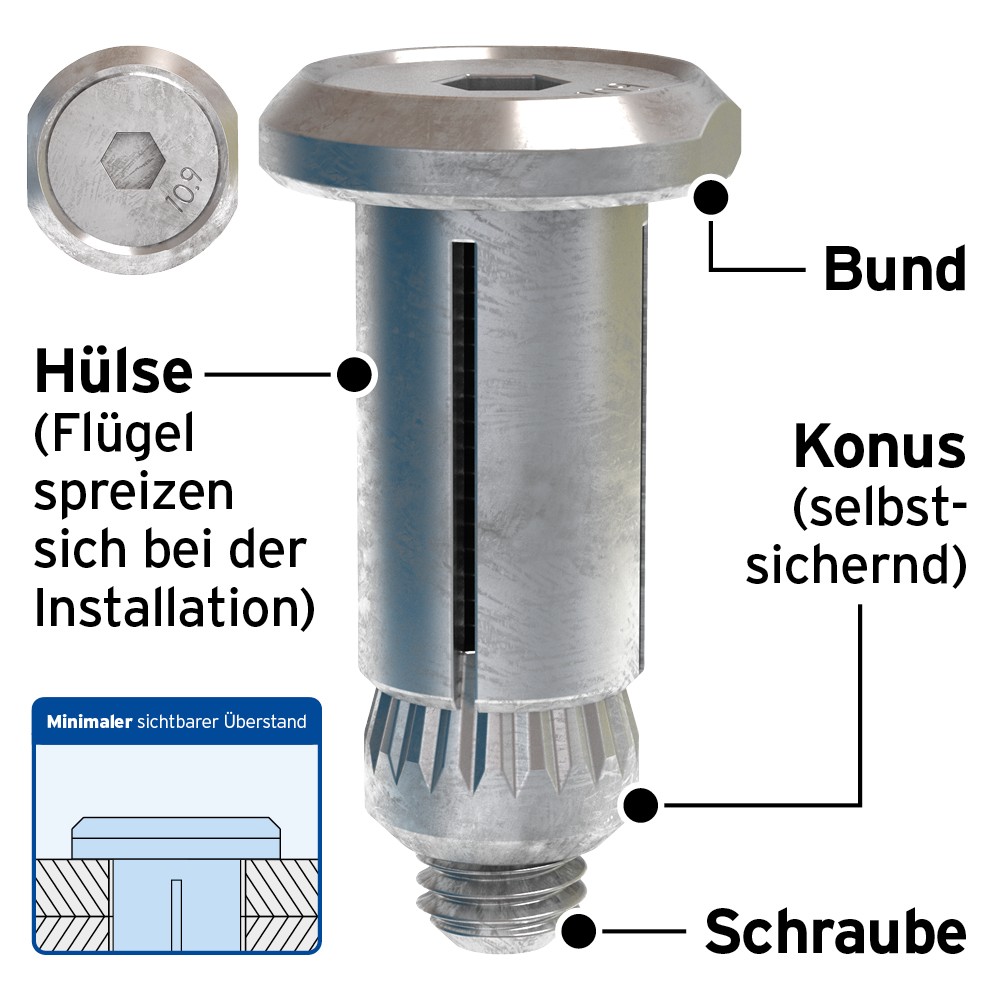

Typ HB Hollo-Bolt™-Senkschraube
Die Hollo-Bolt-Senkschraube ist ein Spreizdübel, für den nur eine Seite des Stahlbau-Hohlprofils zugänglich sein muss.
Übersicht
Hollo-Bolt-Spreizdübel können ohne Zugang zur Rückseite des Stahlbauhohlprofils montiert werden und bieten eine schnelle Alternative zur Schweiß- oder Schraubverbindung, die den Zeit- und Kostenaufwand für die Montage reduziert. Das Produkt lässt sich rasch montieren, indem es einfach in vorgebohrte Löcher eingesteckt und dann auf das empfohlene Anzugsmoment festgezogen wird. Auch geeignet für andere nur einseitig zugängliche Bauteile. Die Ausführung mit Senkkopf minimiert außerdem den Überstand der Verbindung an der Stahlkonstruktion und kommt dennoch mit einer einfachen Bohrung im tragenden Profil und in der äußeren Platte/Halterung aus.
Die größeren M16 Hollo-Bolts sind für hochfeste, tragende Verbindungen optimiert und zeichnen sich durch einen hohen Klemmkraft-Mechanismus aus.
Funktionen und Vorteile
- Minimaler sichtbarer Überstand.
- Schnelle und komfortable Montage von einer Seite.
- Geeignet für quadratische, rechteckige, runde oder ovale Hohlprofile.
- Hohe Scher- und Zugtragfähigkeit.
- Spezielle Ausführung mit hoher Klemmkraft (Größe M16).
- Getestet für Niedrigtemperaturbereiche bis -45 °C (Varianten aus Kohlenstoffstahl).
- Weitere Kopfausführungen erhältlich.
- Neu: Hollo-Bolt-Plug-in zum Herunterladen in Tekla Warehouse
- Sehen Sie sich hier die Videos zum Entfernen von Hollo-Bolt an: www.lindapter.com/de/haufig-gestellte-fragen-zu-lindapter-hollo-bolts
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
BIM-Tools
Klicken Sie auf das Logo, um das neue Hollo-Bolt-Plug-in von Tekla Warehouse herunterzuladen.
Eigenschaften
- Hergestellt aus Normalstahl oder Edelstahl, Grade 316 (Werkstoffnummer 1.4404).
- Erhältlich in verzinkter Ausführung oder mit Sheraplex-Beschichtung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Galvanisch verzinkter Stahl | Stahl mit Sheraplex-Beschichtung | Edelstahl |
| C1 | Mehr als 50 Jahre | Mehr als 50 Jahre | Mehr als 50 Jahre |
| C2 | Mehr als 20 Jahre | Mehr als 50 Jahre | Mehr als 50 Jahre |
| C3 | Mehr als 10 Jahre | Mehr als 20 Jahre | Mehr als 50 Jahre |
For C4 and C5 corrosion categories contact us.
Technical Specification
| Bund | Zulässige Belastung (5:1 Sicherheitsfaktor) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Ø | Höhe | Länge | Klemmbereich | Bauteil am Bund | Hülse Außen-Ø | Ø | Anziehmoment | Zug | Abscheren je Scherfuge | |
| Z | H | B (max) | W | min t | S | D | SW | ||||
| mm | mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HBCSK08-1 | M8 | 5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK08-2 | M8 | 5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK08-3 | M8 | 5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK10-1 | M10 | 6 | 44 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK10-2 | M10 | 6 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK10-3 | M10 | 6 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK12-1 | M12 | 7 | 48 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HBCSK12-2 | M12 | 7 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HBCSK12-3 | M12 | 7 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| Hohe Klemmkraft (HCF) | |||||||||||
| HBCSK16-1 | M16 | 8 | 62 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HBCSK16-2 | M16 | 8 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HBCSK16-3 | M16 | 8 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
Zur Bemessung nach Eurocode 3 (ETA 20/0917, DoP 001) gelten die charakteristischen Tragfähigkeiten.
• Der Hollo-Bolt kann mit einer Vielzahl verschiedener Hohlprofile aus Stahl verwendet werden. Die zulässigen Belastungen beruhen auf dem Einsatz in S275-Hohlprofilen. Die zulässigen Belastungen, sowohl für Zug als auch für Abscheren, gelten nur für den Hollo-Bolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
