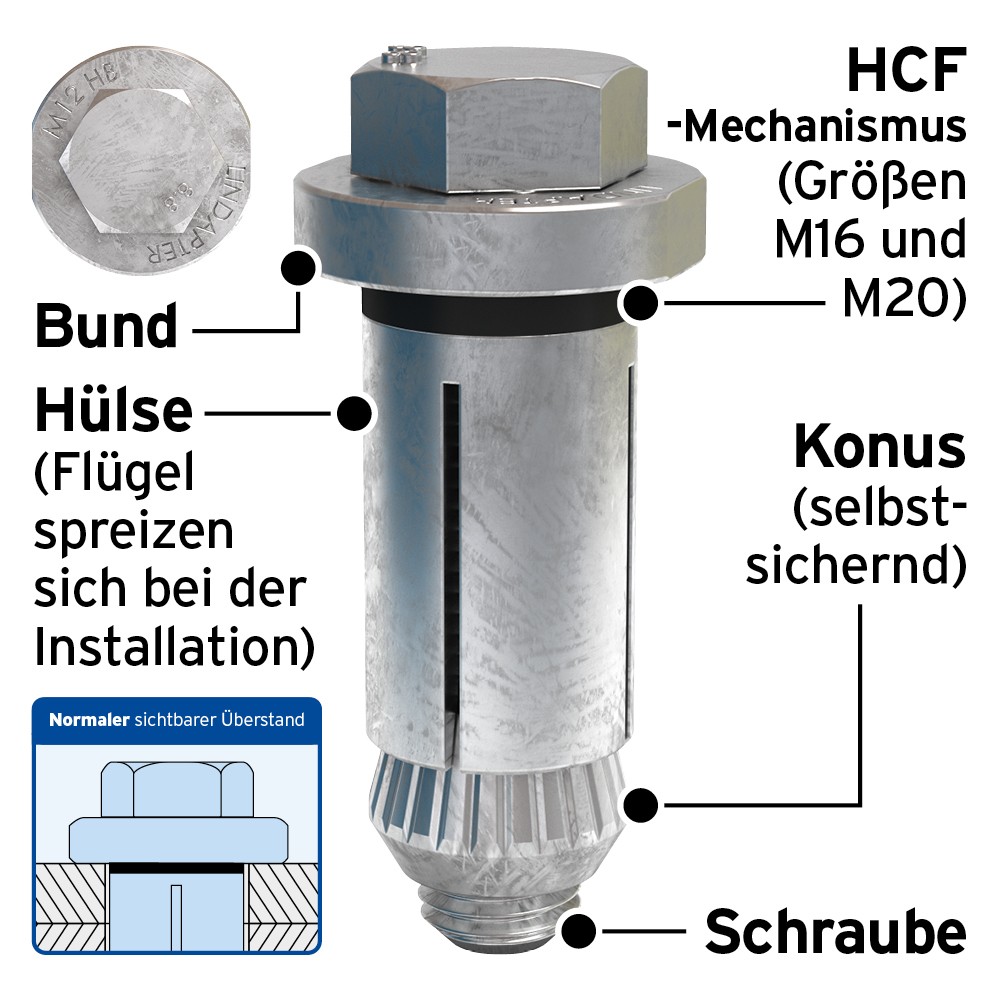

Typ HB Hollo-Bolt™-Sechskantschraube
Die Hollo-Bolt-Sechskantschraube ist ein Spreizdübel, für den nur eine Seite des Stahlbau-Hohlprofils zugänglich sein muss.
Übersicht
Das Produkt lässt sich rasch montieren, indem es einfach in vorgebohrte Löcher eingesteckt und dann auf das empfohlene Anzugsmoment festgezogen wird. Auch geeignet für andere nur einseitig zugängliche Bauteile.
Die größeren M16 und M20 Hollo-Bolts sind für hochfeste, tragende Verbindungen optimiert und zeichnen sich durch einen hohen Klemmkraft-Mechanismus aus.
NEUE Hollo-Bolts aus Kohlenstoffstahl mit Sechskantkopf in allen Größen wurden von unabhängiger Seite auf Zug und Scherung gemäß ISO 834 getestet und sind bis zu 120 Minuten feuerbeständig. Für weitere Informationen und Belastungsdaten wenden Sie sich bitte an Lindapter.
Funktionen und Vorteile
- Schnelle und komfortable Montage von einer Seite.
- Geeignet für quadratische, rechteckige, runde oder ovale Hohlprofile.
- Hohe Scher- und Zugtragfähigkeit.
- Spezielle Ausführung mit hoher Klemmkraft (Größen M16 und M20).
- Getestet für Niedrigtemperaturbereiche bis -45 °C (Varianten aus Kohlenstoffstahl).
- Weitere Kopfausführungen erhältlich.
- Unabhängig getestet für dynamische Lastanwendungen nach DIN EN 1993-1-9.
- Neu: Unabhängige Brandprüfung nach ISO 834*
- Hollo-Bolt-Plug-in zum Herunterladen in Tekla Warehouse
- Sehen Sie sich hier die Videos zum Entfernen von Hollo-Bolt an: www.lindapter.com/de/haufig-gestellte-fragen-zu-lindapter-hollo-bolts
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
BIM-Tools
Klicken Sie auf das Logo, um das neue Hollo-Bolt-Plug-in von Tekla Warehouse herunterzuladen.
Eigenschaften
- Hergestellt aus Normalstahl oder Edelstahl, Grade 316 (Werkstoffnummer 1.4404).
- Erhältlich in verzinkter Ausführung, feuerverzinkt oder mit Sheraplex-Beschichtung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Feuerverzinkter Stahl | Galvanisch verzinkter Stahl |
Stahl mit Sheraplex Beschichtung |
Edelstahl |
| C1 | Mehr als 50 Jahre | Mehr als 50 Jahre | Mehr als 50 Jahre | Mehr als 50 Jahre |
| C2 | Mehr als 50 Jahre | Mehr als 20 Jahre | Mehr als 50 Jahre | Mehr als 50 Jahre |
| C3 | Mehr als 20 Jahre | Mehr als 10 Jahre | Mehr als 20 Jahre | Mehr als 50 Jahre |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.
Technical Specification

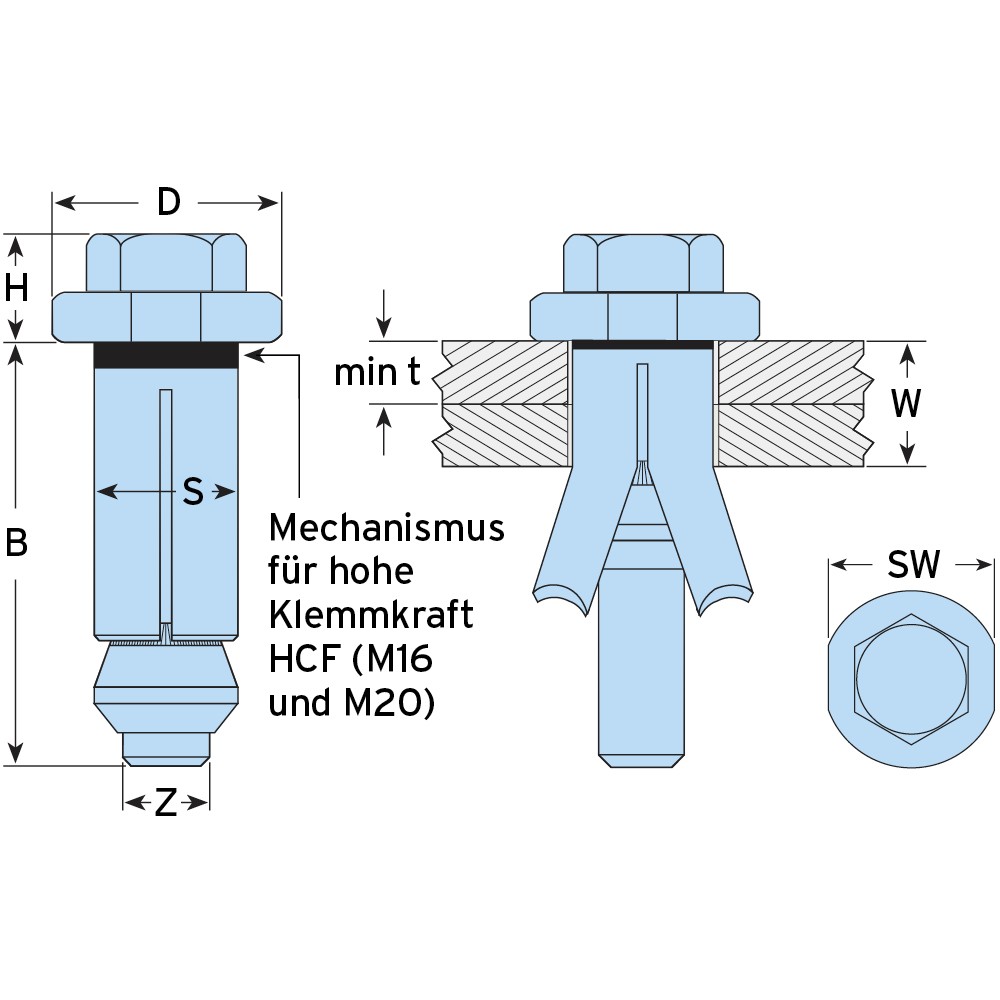

| Bund | Zulässige Belastung (5:1 Sicherheitsfaktor) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Ø | Höhe | Länge | Klemmbereich | Bauteil am Bund | Hülse Außen-Ø | Ø | Anziehmoment | Zug | Abscheren je Scherfuge | |
| Z | H | B (max) | W | min t | S | D | SW | ||||
| mm | mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HB08-1 | M8 | 10,5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-2 | M8 | 10,5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-3 | M8 | 10,5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB10-1 | M10 | 12,5 | 49 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-2 | M10 | 12,5 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-3 | M10 | 12,5 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB12-1 | M12 | 14,5 | 53 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-2 | M12 | 14,5 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-3 | M12 | 14,5 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| Hohe Klemmkraft (HCF) | |||||||||||
| HB16-1 | M16 | 18 | 67 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-2 | M16 | 18 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-3 | M16 | 18 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB20-1 | M20 | 22,5 | 80 | 12 - 34 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-2 | M20 | 22,5 | 110 | 34 - 60 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-3 | M20 | 22,5 | 140 | 60 - 86 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
Zur Bemessung nach Eurocode 3 (ETA 20/0917, DoP 001) gelten die charakteristischen Tragfähigkeiten.
• Der Hollo-Bolt kann mit einer Vielzahl verschiedener Hohlprofile aus Stahl verwendet werden. Die zulässigen Belastungen beruhen auf dem Einsatz in S275-Hohlprofilen. Die zulässigen Belastungen, sowohl für Zug als auch für Abscheren, gelten nur für den Hollo-Bolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
• Unabhängig getestet für dynamische Lastanwendungen nach DIN EN 1993-1-9.
* Hollo-Bolts aus Kohlenstoffstahl, Sechskantkopf, in allen Größen. Für weitere Informationen und Belastungsdaten wenden Sie sich bitte an Lindapter.
