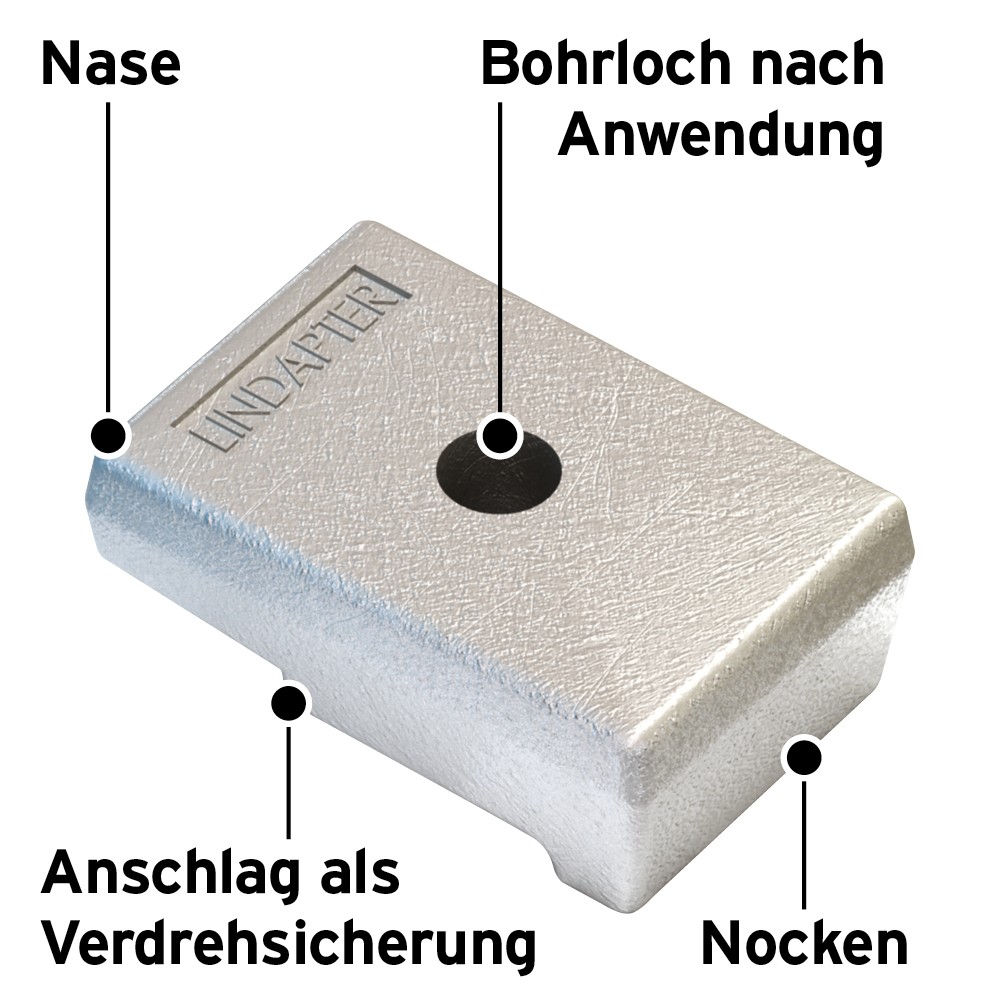

Trägerklemme Typ RC
Spezielle Trägerklemme mit Bohrloch nach Kundenwunsch. Zur Verbindung von Stahlträgern mit geraden oder geneigten Flanschen ab 10 mm Dicke und für geringe Zugbelastung.
Übersicht
Die Trägerklemme Typ RC wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern oder anderen Stahlprofilen mit einer Flanschdicke von 10 mm oder mehr herzustellen, die geringen Zugbelastungen ausgesetzt sind. Das Bohrloch ist eine anwendungsspezifische Sonderanfertigung, um eine perfekte Montage zu gewährleisten. Hergestellt aus Schmiedestahl und nach Bedarf mit Korrosionsschutz. Für parallele und bis 5° geneigte Flansche.
Funktionen und Vorteile
- Bohrloch nach Kundenwunsch.
- Für parallele und bis 5° geneigte Flansche.
- Geeignet auch bei Langlöchern.
- Nur für Zugbelastungen.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Eigenschaften
- Hergestellt aus Schmiedestahl
Technische Spezifikation
| Zulässige Belastung | Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Z (Festigkeitsklasse 8.8) | Zug / 1 Schraube (5:1 Sicherheitsfaktor) | Anziehmoment* | Nockenhöhe V | C | L | H | Breite |
| kN | Nm | mm | mm | mm | mm | mm | ||
| RCS12 | M12 | 2,6 | 69 | 10 | 6,5 - 26,5 | 76 | 29 | 50 |
| RCS16 | M16 | 4,0 | 147 | 10 | 9 - 24 | 76 | 29 | 50 |
| RCS20 | M20 | 9,6 | 285 | 10 | 11 - 22 | 76 | 29 | 50 |
| RCS24 | M24 | 12,3 | 491 | 10 | 13 - 20 | 76 | 29 | 50 |
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
