Trägerklemme Typ LS

Selbstjustierende Trägerklemme aus Edelstahl zum schnellen Verbinden von Stahlträgern mit geraden oder geneigten Flanschen und für mäßige Zugbelastungen. Zeichnet sich durch hervorragende Korrosionsbeständigkeit aus.

Technische Spezifikation anzeigen

Übersicht

Die Trägerklemme Typ LS wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern oder anderen Stahlprofilen herzustellen, die mäßigen Belastungen ausgesetzt sind. Hergestellt aus hochfestem Edelstahlguss, Grade 316 (Werkstoffnummer 1.4404), für ausgezeichnete Korrosionsbeständigkeit. Die Klemme passt sich zudem selbsttätig an Flanschdicken zwischen 3 mm und 30 mm an. Für parallele und bis 10° geneigte Flansche.

Funktionen und Vorteile

  • Aus hochfestem Edelstahl, Grade 316 (Werkstoffnummer 1.4404).
  • Selbstjustierend für Flanschdicken von 3–30 mm (M20).
  • Für parallele und bis 10° geneigte Flansche.
  • Geeignet auch bei Langlöchern.

Zulassungen

Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.

Ausgleichsstücke

Zur Erweiterung des Klemmbereichs sind Ausgleichsstücke erhältlich. Für weitere Informationen können Sie das Datenblatt herunterladen.

Zwischen- und Kopfplatten

Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie das Datenblatt herunterladen.

Eigenschaften

  • Hergestellt aus Edelstahl EN 3146.
  • Brandverhalten: A1 (Stahl).

Beständigkeit und Korrosionsschutz:

Korrosivitätsklasse Edelstahl
C1 Mehr als 50 Jahre
C2 Mehr als 50 Jahre
C3 Mehr als 50 Jahre

Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.

Technische Spezifikation

KLICKEN SIE, UM DAS DETAIL ANZUSEHEN

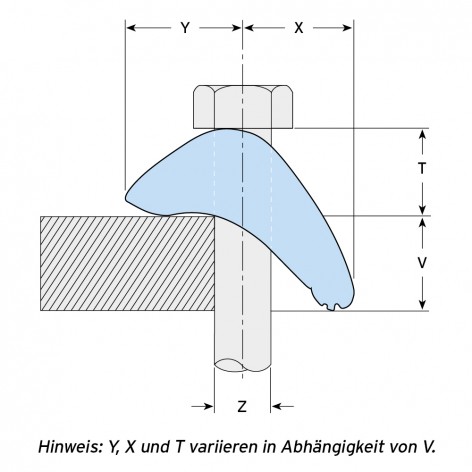

Zulässige Belastung Abmessungen
Artikelnummer Schraube A4-70 Z Zug / 1 Schraube (5:1 Sicherheitsfaktor) Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) Anziehmoment* Klemmbereich V Y X T Breite
kN kN Nm mm mm mm mm mm
LS10 M10 3,0 1,5 40 3 - 15 17 - 19 18 - 24 16 - 21 38
LS12 M12 7,0 2,0 80 3 - 20 16 - 22 18 - 29 17 - 23 40
LS16 M16 10,0 3,0 200 3 - 25 22 - 25 27 - 37 20 - 28 55
LS20 M20 18,0 5,0 400 3 - 30 24 - 31 25 - 42 23 - 32 60

1) Schubkräfte, berechnet gegenüber Rutschen (Verschiebung von mehr als 0,1mm).

* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand

  Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 008) gelten die charakteristischen Tragfähigkeiten.

Schneller zu montieren

Kein Bohren oder Schweißen!

Unabhängige Zulassungen

Gute Gründe für die Produkte von Lindapter

  • Zeit- und Kostenersparnis

    Zeit- und Kostenersparnis

    Durch Trägerklemmen lassen sich Stahlprofile ohne aufwändiges Bohren und Schweißen verbinden.

  • Sichere Verbindungen

    Sichere Verbindungen

    Bohr- und Schweißarbeiten auf der Baustelle werden vermieden, d. h. keine Schweißgenehmigung erforderlich und höhere Baustellensicherheit.

  • Hohe Festigkeit

    Hohe Festigkeit

    Lindapter-Klemmen bestehen aus hochfesten Werkstoffen und widerstehen hohen Belastungen und rauen Umgebungen.

  • Branchenführende Zulassungen

    Branchenführende Zulassungen

    Lindapter ist bekannt für Sicherheit und Zuverlässigkeit und hat zahlreiche entsprechende Zulassungen erworben.

  • Justierbar

    Justierbar

    Präzise Justierung durch Verschieben der Stahlprofile, bevor sie durch Anziehen der Kreuzverbindung fixiert werden.

  • Kostenloses Verbindungsdesign

    Kostenloses Verbindungsdesign

    Die erfahrenen Ingenieure von Lindapter können kostenlos maßgeschneiderte Verbindungen nach kundenseitigen Angaben zeichnen.
