Trägerklemme Typ LR
Selbstjustierende Trägerklemme zum schnellen Verbinden von Stahlträgern mit geraden oder geneigten Flanschen und für mäßigen Zugbelastungen.
Übersicht

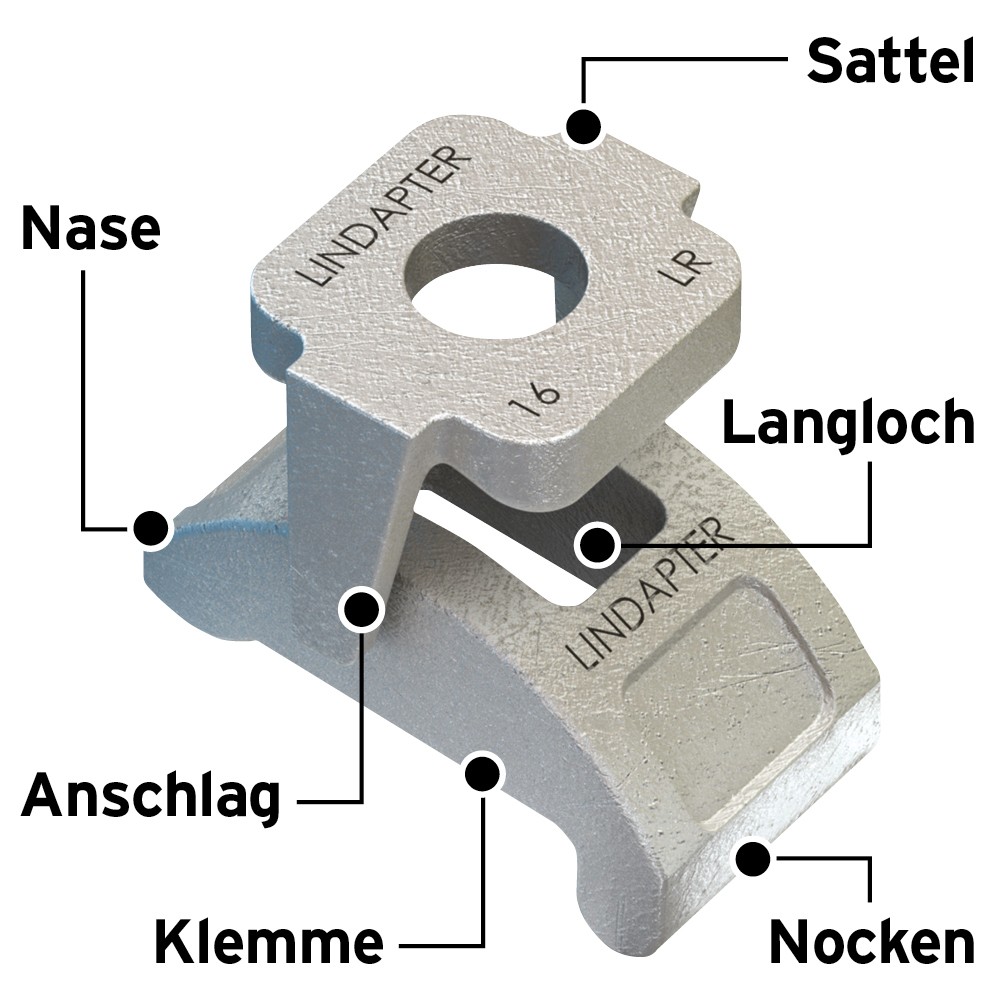

Die Trägerklemme Typ LR wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern oder anderen Stahlprofilen herzustellen, die mäßigen Belastungen ausgesetzt sind. Sie besteht aus zwei Teilen, der eigentlichen Klemme und dem Sattel, die die selbsttätige Einstellung der Trägerklemme an Flanschdicken zwischen 3 mm und 24 mm ermöglichen. Für parallele und bis 15° geneigte Flansche. Hergestellt aus Temperguss und erhältlich in feuerverzinkter oder galvanisch verzinkter Ausführung für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Klemmbereich von 3–24 mm (M24).
- Für parallele und bis 15° geneigte Flansche.
- Der Anschlag des Sattels dient als Verdrehsicherung.
- Geeignet auch bei Langlöchern
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Ausgleichsstücke
Zur Erweiterung des Klemmbereichs sind Ausgleichsstücke erhältlich. Für weitere Informationen können Sie unten das Datenblatt herunterladen.
Zwischen- und Kopfplatten
Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie unten das Datenblatt herunterladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Erhältlich in galvanisch verzinkter oder feuerverzinkter Ausführung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Feuerverzinkter Stahl | Galvanisch verzinkter Stahl |
|---|---|---|
| C1 | Mehr als 50 Jahre | Mehr als 20 Jahre |
| C2 | Mehr als 50 Jahre |
Mehr als 5 Jahre |
| C3 | Mehr als 20 Jahre | Nicht geeignet |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.
Technische Spezifikation
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Klemmbereich V | Y | X | T | Breite mit Sattel |
| kN | kN | Nm | mm | mm | mm | mm | mm | ||
| LR101) | M10 | 1,5 | - | 20 | 3 - 10 | 21 - 24 | 24 - 26 | 21 - 24 | 33 |
| LR12 | M12 | 5,8 | 0,9 | 69 | 3 - 12 | 26 - 29 | 25 - 31 | 25 - 29 | 39 |
| LR16 | M16 | 8,5 | 1,7 | 147 | 3 - 16 | 30 - 35 | 34 - 37 | 30 - 36 | 46 |
| LR20 | M20 | 14,7 | 3,0 | 285 | 3 - 20 | 42 - 49 | 46 - 51 | 41 - 48 | 57 |
| LR24 | M24 | 19,7 | 4,5 | 491 | 3 - 24 | 47 - 57 | 52 - 58 | 44 - 54 | 76 |
1) Typ LR M10 ist nur in feuerverzinkt erhältlich.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 006) gelten die charakteristischen Tragfähigkeiten.
