Trägerklemme Typ D2
Justierbare Trägerklemme zum schnellen Verbinden von Stahlträgern mit geraden oder geneigten Flanschen und für mäßige Zugbelastungen.
Übersicht

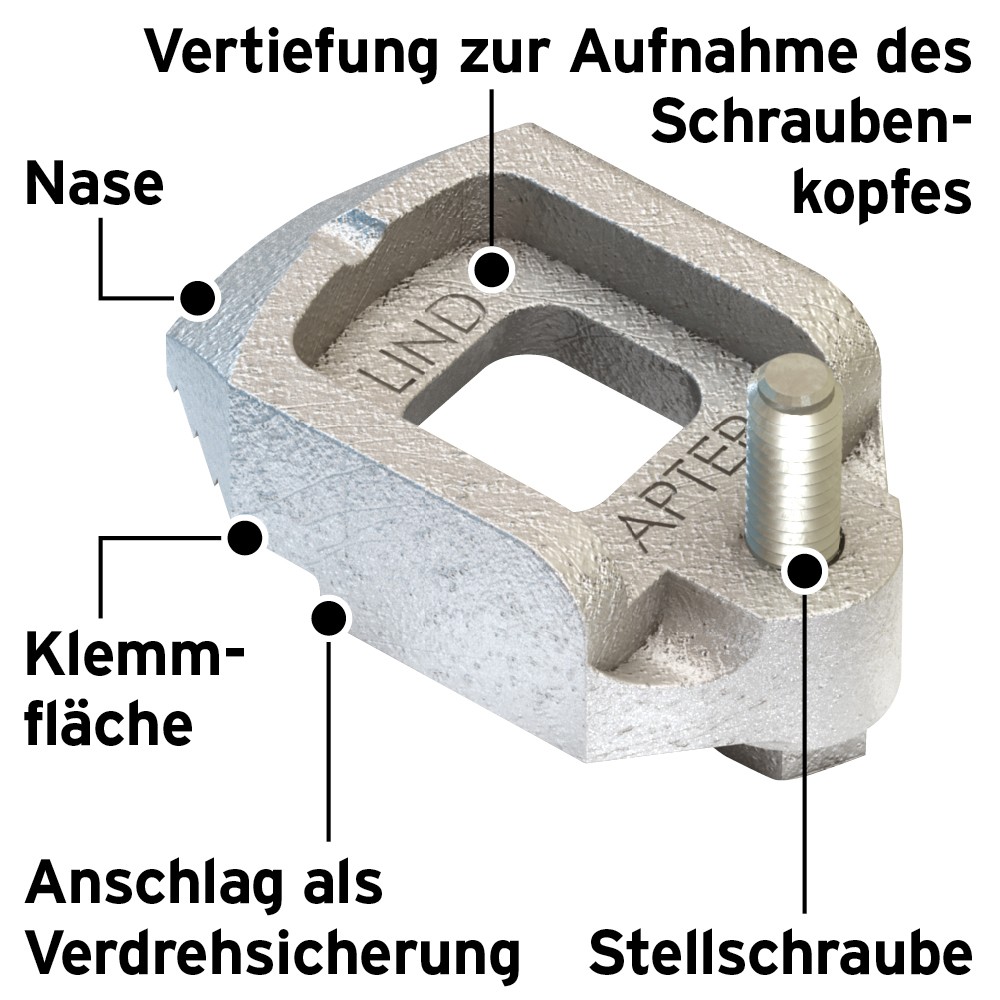

Die Trägerklemme Typ D2 wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern oder anderen Stahlprofilen herzustellen, die mäßigen Belastungen ausgesetzt sind. Die Klemme hat eine Stellschraube, mit der sie innerhalb eines bestimmten Bereichs manuell von Hand an unterschiedliche Flanschdicken angepasst werden kann. Sie hat eine Vertiefung zur Aufnahme des Schraubenkopfes, während Mutter und Unterlegscheibe mit nur einem Werkzeug angezogen werden. Der Anschlag an der Unterseite der Klemme liegt an der Flanschkante an und verhindert ein Verdrehen der Klemme während der Montage. Für parallele und bis 5° geneigte Flansche. Hergestellt aus Temperguss und erhältlich in feuerverzinkter oder galvanisch verzinkter Ausführung für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Für parallele und bis 5° geneigte Flansche.
- Von Hand einstellbar.
- Vertiefung zur Sicherung des Schraubenkopfes gegen Mitdrehen beim Anziehen der Mutter.
- Verwendung von Einlegeteil Typ W zum Ausfüllen der Vertiefung.
- Der Anschlag verhindert das Verdrehen der Klemme bei der Montage.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Ausgleichsstücke
Zur Erweiterung des Klemmbereichs sind Ausgleichsstücke erhältlich. Für weitere Informationen können Sie unten das Datenblatt herunterladen.
Zwischen- und Kopfplatten
Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie das Datenblatt herunterladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Erhältlich in galvanisch verzinkter oder feuerverzinkter Ausführung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Feuerverzinkter Stahl | Galvanisch verzinkter Stahl |
|---|---|---|
| C1 | Mehr als 50 Jahre | Mehr als 20 Jahre |
| C2 | Mehr als 50 Jahre | Mehr als 5 Jahre |
| C3 | Mehr als 20 Jahre | Nicht geeignet |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.
Technische Spezifikation
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Klemmbereich V1) | Klemmbereich V2) | Y | X | S | T | Breite |
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | |||
| D210 | M10 | 1,5 | - | 20 | 5 - 10 | 10 - 20 | 20 | 20 | M6 | 5 | 26 |
| D212 | M12 | 5,8 | 0,9 | 69 | 5 - 10 | 10 - 22 | 26 | 25 | M6 | 6 | 29 |
| D216 | M16 | 8,5 | 1,7 | 147 | 6,5 - 13 | 13 - 20 | 30 | 30 | M8 | 8 | 35 |
| D220 | M20 | 14,7 | 3,0 | 285 | 8,5 - 17 | 17 - 24 | 36 | 35 | M10 | 10 | 42 |
1) Stellschraube (S) von oben eindrehen.
2) Stellschraube (S) von unten eindrehen.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 007) gelten die charakteristischen Tragfähigkeiten.
