Trägerklemme Typ A
Standard-Trägerklemme zum schnellen Verbinden von Stahlträgern mit parallelen/geraden Flanschen und für mäßige Zugbelastungen.
Übersicht

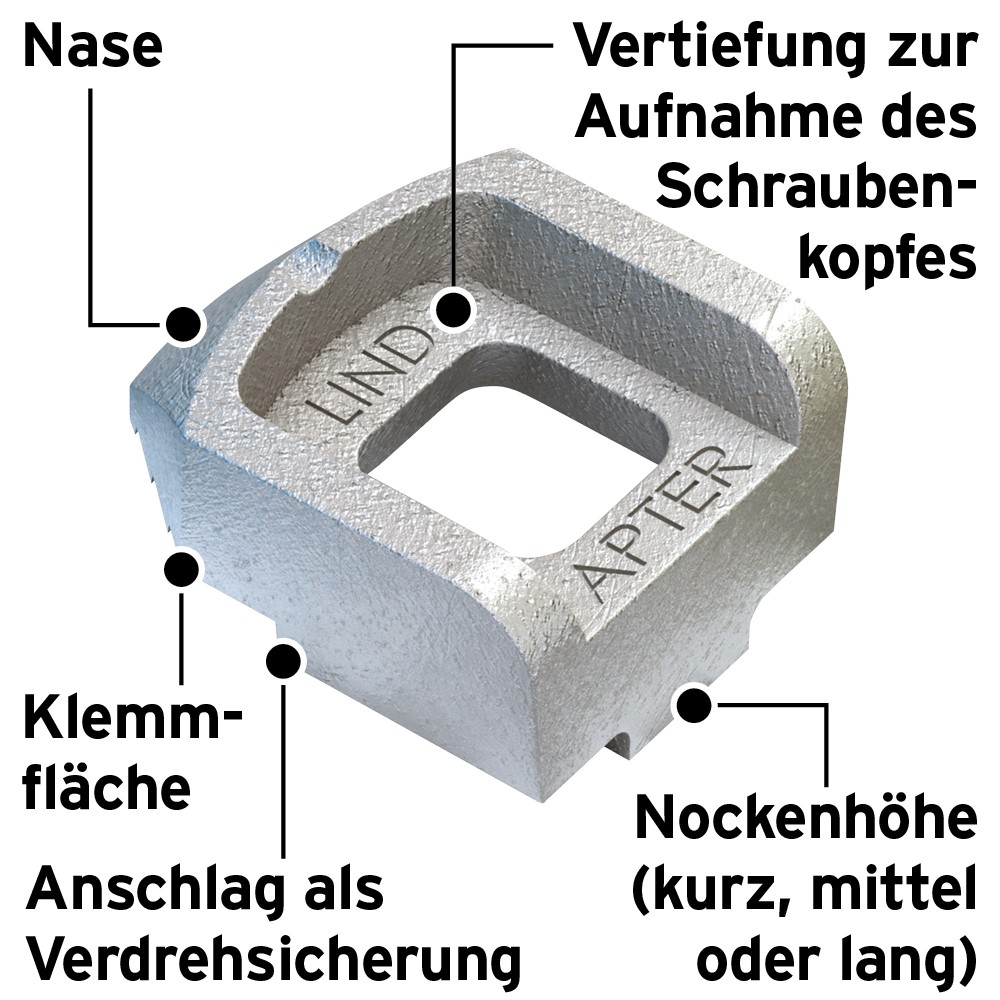

Die Trägerklemme Typ A wird verwendet, um schnell eine Verbindung zwischen zwei Stahlträgern herzustellen, und wird oft paarweise mit der Trägerklemme Typ B verwendet. Sie hat eine Vertiefung zur Aufnahme des Schraubenkopfes, während Mutter und Unterlegscheibe mit nur einem Werkzeug angezogen werden. Der Anschlag an der Unterseite der Klemme liegt an der Flanschkante an und verhindert ein Verdrehen der Klemme während der Montage. Trägerklemmen Typ A können auch einzeln verwendet werden, wenn eines der zu verbindenden Stahlelemente vorgebohrt ist.
Funktionen und Vorteile
- Vertiefung zur Sicherung des Schraubenkopfes gegen Mitdrehen beim Anziehen der Mutter.
- Ideal für Parallelflansche.
- Mit vier Schrauben ausgelegt für Zugbelastungen bis 78,8 kN.
- Unabhängig getestet für dynamische Lastanwendungen nach DIN EN 1993-1-9.
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Nockenhöhen und Ausgleichsstücke
Die Klemme ist mit drei Nockenhöhen erhältlich, kurz, mittel und lang, und kann mit Lindapter-Ausgleichsstücken verwendet werden, um den Klemmbereich zu vergrößern. Wählen Sie die richtige Kombination aus Nockenhöhe und Ausgleichsstücken, um die Verbindung einer bestimmten Flanschdicke anzupassen. Unten können Sie das Datenblatt mit der Auswahltabelle herunterladen.
Zwischen- und Kopfplatten
Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache, geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie das Datenblatt herunterladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Erhältlich in galvanisch verzinkter oder feuerverzinkter Ausführung.
- Brandverhalten: A1 (Stahl).
Beständigkeit und Korrosionsschutz:
| Korrosivitätsklasse | Feuerverzinkter Stahl | Galvanisch verzinkter Stahl |
|---|---|---|
| C1 | Mehr als 50 Jahre | Mehr als 20 Jahre |
| C2 | Mehr als 50 Jahre | Mehr als 5 Jahre |
| C3 | Mehr als 20 Jahre | Nicht geeignet |
Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.
Technische Spezifikation
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Z (Festigkeitsklasse 8.8) | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Y | X | Nockenhöhe V | T | Breite | ||
| kurz | mittel | lang | |||||||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | mm | ||
| A08 | M8 | 1,0 | - | 6 | 16 | 8 | - | 4 | - | 4 | 20 |
| A10 | M10 | 1,5 | - | 20 | 20 | 11 | 4 | 5 | 7 | 5 | 26 |
| A12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4,5 | 6 | 9,5 | 6 | 29 |
| A16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 5,5 | 8 | 11 | 8 | 36 |
| A20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 12,5 | 10 | 46 |
| A24 | M24 | 19,7 | 4,5 | 491 | 48 | 29 | 9 | 12 | 16 | 13 | 55 |
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Geeignet für geneigte Flansche vom Typ UPN / IPN. Für weitere Informationen wenden Sie sich bitte an den technischen Support von Lindapter.
Zur Bemessung nach Eurocode 3 (ETA 20/0918, DoP 003) gelten die charakteristischen Tragfähigkeiten.
