Flanschklemme Typ F3
Eine einfach zu montierende, hoch belastbare Flanschklemme zum Abhängen von Gebäudetechnik an tragenden und nicht tragenden Trägern.
Übersicht

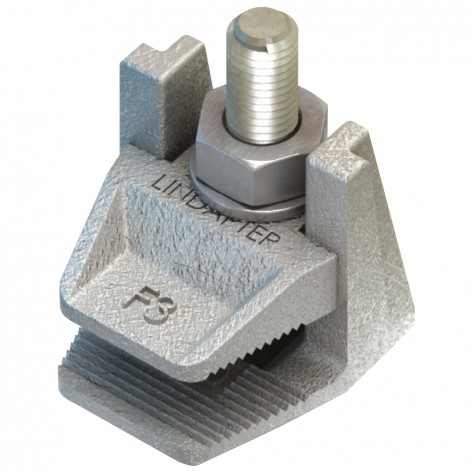

Typ F3 ist eine hoch belastbare Flanschklemme mit FM*-Zulassung und einem großen Klemmbereich für mittlere bis hohe Belastung. Lieferung mit oder ohne Schraube, kompatibel mit Abhängestangen und Rundbügeln. Nur für Parallelflansche geeignet. Hergestellt aus Temperguss, feuerverzinkt, für hohe Leistung und Korrosionsschutz.
Funktionen und Vorteile
- Einfache, kostengünstige Lösung.
- Großer Klemmbereich.
- Für Parallelflansche geeignet
Zulassungen
Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.
Eigenschaften
- Hergestellt aus Temperguss EN 1562.
- Wird in feuerverzinkter Ausführung geliefert.

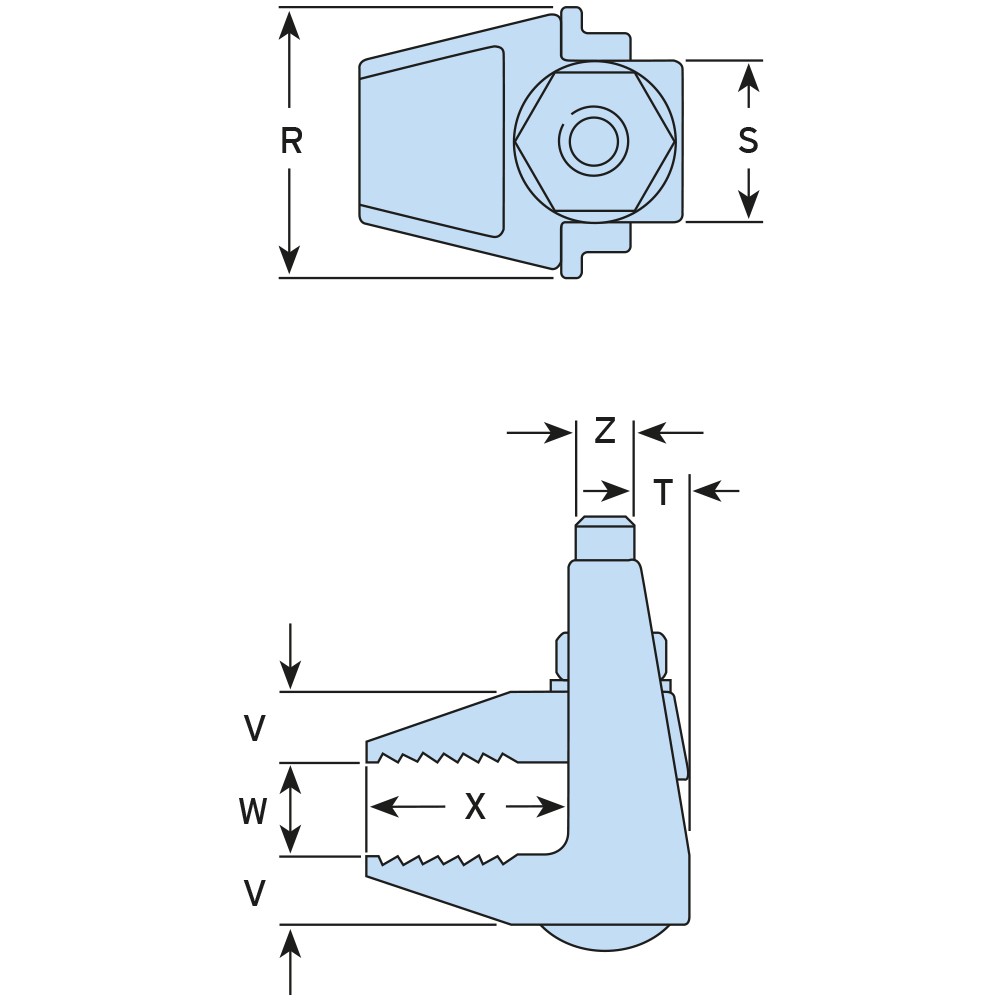

Technische Spezifikation
| Artikelnummer | Zulässige Belastung (4:1 Sicherheitsfaktor) | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| mit Schraube | ohne Schraube | Schraube 4.6 | Zug | Klemmbereich | Anziehmoment* | S | T | V | X | Breite R |
| Z | W | |||||||||
| kN | mm | Nm | mm | mm | mm | mm | mm | |||
| F308NC | F308NB | M8 | 0,9 | 2 - 25 | 6 | 19 | 6 | 8 | 20 | 33 |
| F310NC | F310NB | M10 | 1,2 | 2 - 30 | 20 | 22 | 7 | 10 | 25 | 38 |
| F312NC | F312NB | M12 | 2,0 | 2 - 40 | 39 | 29 | 9 | 12 | 35 | 49 |
| F316NC | F316NB | M16 | 4,0 | 3 - 55 | 93 | 36 | 12 | 16 | 46 | 60 |
| F320NC | F320NB | M20 | 6,0 | 5 - 70 | 177 | 44 | 15 | 19 | 55 | 76 |
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
